راهنمای تخصصی انتخاب جریان نامی فیلتر EMI؛ چگونه فیلتر مناسب را بر اساس جریان کاری انتخاب کنیم؟
یکی از مهمترین پارامترها در انتخاب یک فیلتر EMI، جریان نامی (Rated Current) آن است. بسیاری از مشکلات رایج در عملکرد فیلترهای حذف نویز، افزایش دمای تجهیزات یا کاهش عمر قطعات، ناشی از انتخاب نادرست جریان نامی است.
تصور رایجی وجود دارد که به طور مثال اگر جریان مصرفی تجهیز ۲۰ آمپر باشد، استفاده از یک فیلتر ۲۰ آمپری کافی است. در حالی که در عمل، عواملی مانند دمای محیط، نحوه نصب، نوع بار، جریانهای هجومی (Inrush Current)، تهویه و شرایط کاری میتوانند باعث شوند فیلتر در شرایطی سختتر از مقدار نامی خود کار کند.
انتخاب صحیح جریان نامی، علاوه بر افزایش ایمنی، موجب بهبود عملکرد فیلتر، کاهش تلفات حرارتی و افزایش طول عمر تجهیزات خواهد شد. در این مقاله، به بررسی جامع این موضوع و ارائه توصیههای عملی برای انتخاب بهینه فیلتر EMI میپردازیم.
جریان نامی فیلتر EMI چیست؟
جریان نامی، حداکثر جریانی است که یک فیلتر میتواند بهصورت پیوسته و در شرایط مشخص، بدون افزایش دمای غیرمجاز یا کاهش عملکرد، از خود عبور دهد.

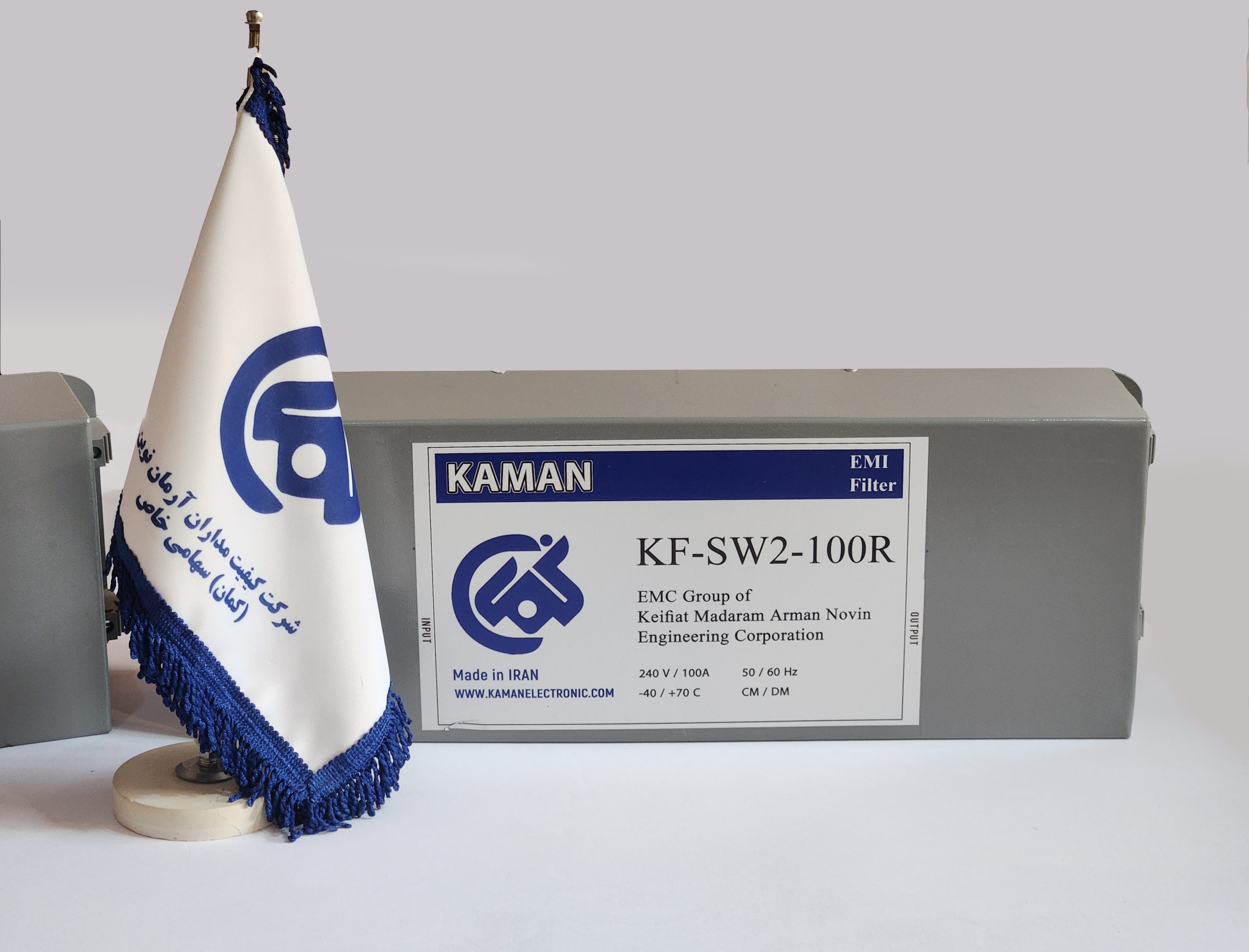

این مقدار معمولاً در دیتاشیت سازنده و بر اساس شرایط آزمون استاندارد اعلام میشود و نشاندهنده توانایی فیلتر در کارکرد مداوم است؛ نه تحمل جریانهای لحظهای یا اضافهبار. بنابراین، صرف اتکا به عدد جریان نامی بدون توجه به شرایط واقعی بهرهبرداری، میتواند گمراهکننده باشد. از همین رو تمامی فیلترهای نویز تولیدی شرکت کمان؛ دارای دیتاشیت با جدول مشخصات فنی از جمله جریان نامی محصول هستند.
چرا انتخاب صحیح جریان نامی اهمیت حیاتی دارد؟
اگر جریان عبوری از فیلتر بیشتر از مقدار نامی باشد، ممکن است مشکلات زیر ایجاد شود:
-
افزایش بیش از حد دمای چوکها و تغییر مشخصات مغناطیسی هسته
-
گرم شدن خازنهای ایمنی و کاهش عمر مفید آنها
-
کاهش طول عمر قطعات داخلی فیلتر
-
افزایش افت ولتاژ در مسیر عبور جریان
-
تغییر مشخصات حذف نویز و کاهش عملکرد EMC
-
آسیب به سیمپیچها و ترمینالهای اتصال
-
کاهش قابلیت اطمینان کل تجهیز
در مقابل، انتخاب فیلتری با ظرفیت بسیار بالاتر از نیاز نیز میتواند هزینه سیستم را افزایش داده و در برخی موارد، عملکرد حذف نویز را بهینه نکند.
عوامل کلیدی مؤثر بر انتخاب جریان نامی فیلتر EMI
۱. جریان واقعی بار
اولین و مهمترین معیار، جریان مداوم مصرفی واقعی تجهیز است. مقدار جریان نباید بر اساس توان اسمی یا حداکثر ظرفیت احتمالی، بلکه بر اساس شرایط واقعی بهرهبرداری تعیین شود.
۲. دمای محیط
دمای محل نصب فیلتر، یکی از مهمترین عوامل تأثیرگذار است. در دماهای بالا:
-
مقاومت سیمپیچها افزایش مییابد.
-
دفع حرارت دشوارتر میشود.
-
ظرفیت عبور جریان کاهش پیدا میکند.
به همین دلیل، بسیاری از سازندگان معتبر برای دماهای بالاتر از مقدار مرجع، منحنی کاهش ظرفیت (Derating Curve) ارائه میکنند.
۳. تهویه و نحوه نصب
اگر فیلتر داخل یک تابلو با تهویه مناسب نصب شود، عملکرد حرارتی آن بهتر خواهد بود. اما در شرایط زیر:
-
فضای بسته و بدون جریان هوا
-
تابلوهای متراکم با تجهیزات متعدد
-
مجاورت با منابع حرارتی مانند اینورترها
-
نصب چند فیلتر در کنار یکدیگر
دمای کاری افزایش یافته و ممکن است نیاز به انتخاب فیلتر با جریان نامی بالاتر باشد.
۴. نوع بار
نوع تجهیز متصل به فیلتر نیز اهمیت زیادی دارد. بهعنوان مثال:
-
موتورهای الکتریکی
-
اینورترها
-
منابع تغذیه سوئیچینگ (SMPS)
-
سروو درایوها
-
تجهیزات جوشکاری
ممکن است جریانهای هجومی یا پالسهای لحظهای بالایی ایجاد کنند که باید در انتخاب فیلتر در نظر گرفته شوند.
۵. جریان هجومی (Inrush Current)
بسیاری از تجهیزات در لحظه روشن شدن، جریانی چند برابر جریان نامی مصرف میکنند. اگرچه این جریان معمولاً کوتاهمدت است، اما تکرار آن میتواند به قطعات داخلی فیلتر، بهویژه چوکها و ترمینالها، تنش وارد کند. در چنین کاربردهایی، انتخاب فیلتری با ظرفیت مناسب و مشخصات سازگار با جریان هجومی اهمیت زیادی دارد.
۶. شرایط محیطی
دمای بالا، رطوبت، لرزش و آلودگی میتوانند باعث کاهش توان دفع حرارت و افزایش تنش بر قطعات شوند. به همین دلیل، در محیطهای صنعتی سخت، معمولاً استفاده از فیلتر با حاشیه اطمینان بیشتر توصیه میشود.
مفهوم Derating در فیلترهای EMI (با مثال عددی)
در بسیاری از دیتاشیتهای معتبر، نمودار Derating ارائه میشود. Derating به معنای کاهش جریان مجاز فیلتر در شرایطی مانند:
-
افزایش دمای محیط
-
کاهش تهویه
-
نصب در ارتفاع زیاد
-
شرایط کاری خاص
است.
مثال عددی:
ممکن است فیلتری که در دمای ۲۵ درجه سانتیگراد برای ۳۰ آمپر طراحی شده است، در دمای ۶۰ درجه تنها بتواند ۲۴ یا ۲۵ آمپر را بهصورت پیوسته تحمل کند. این یعنی کاهش حدود ۱۷ تا ۲۰ درصدی ظرفیت جریان، صرفاً به دلیل افزایش دما.
بنابراین، همیشه منحنی Derating سازنده را مطالعه کنید و بر اساس آن، جریان نامی واقعی فیلتر را در شرایط کاری خود محاسبه نمایید.

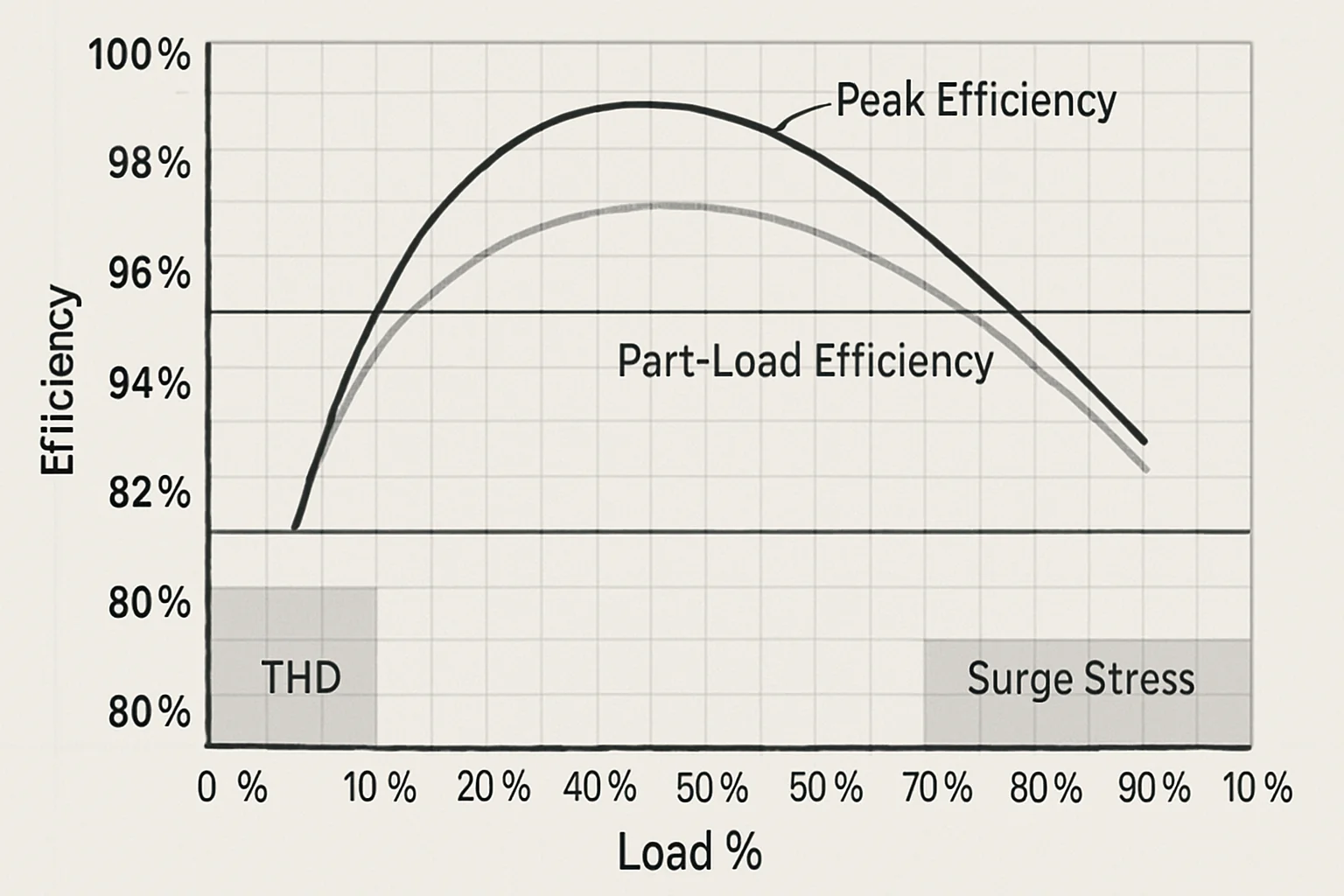

ارتباط جریان نامی با عملکرد EMC
انتخاب جریان نامی تنها به تحمل حرارتی محدود نمیشود. اگر فیلتر در نزدیکی حداکثر ظرفیت خود کار کند:
-
دمای چوک افزایش مییابد.
-
مشخصات هسته مغناطیسی تغییر میکند.
-
امپدانس فیلتر در فرکانسهای بالا ممکن است تغییر کند.
-
میزان تضعیف نویز کاهش مییابد.
بنابراین، انتخاب صحیح جریان نامی به حفظ عملکرد EMC نیز کمک میکند و مانع از افت عملکرد فیلتر در طول زمان میشود.

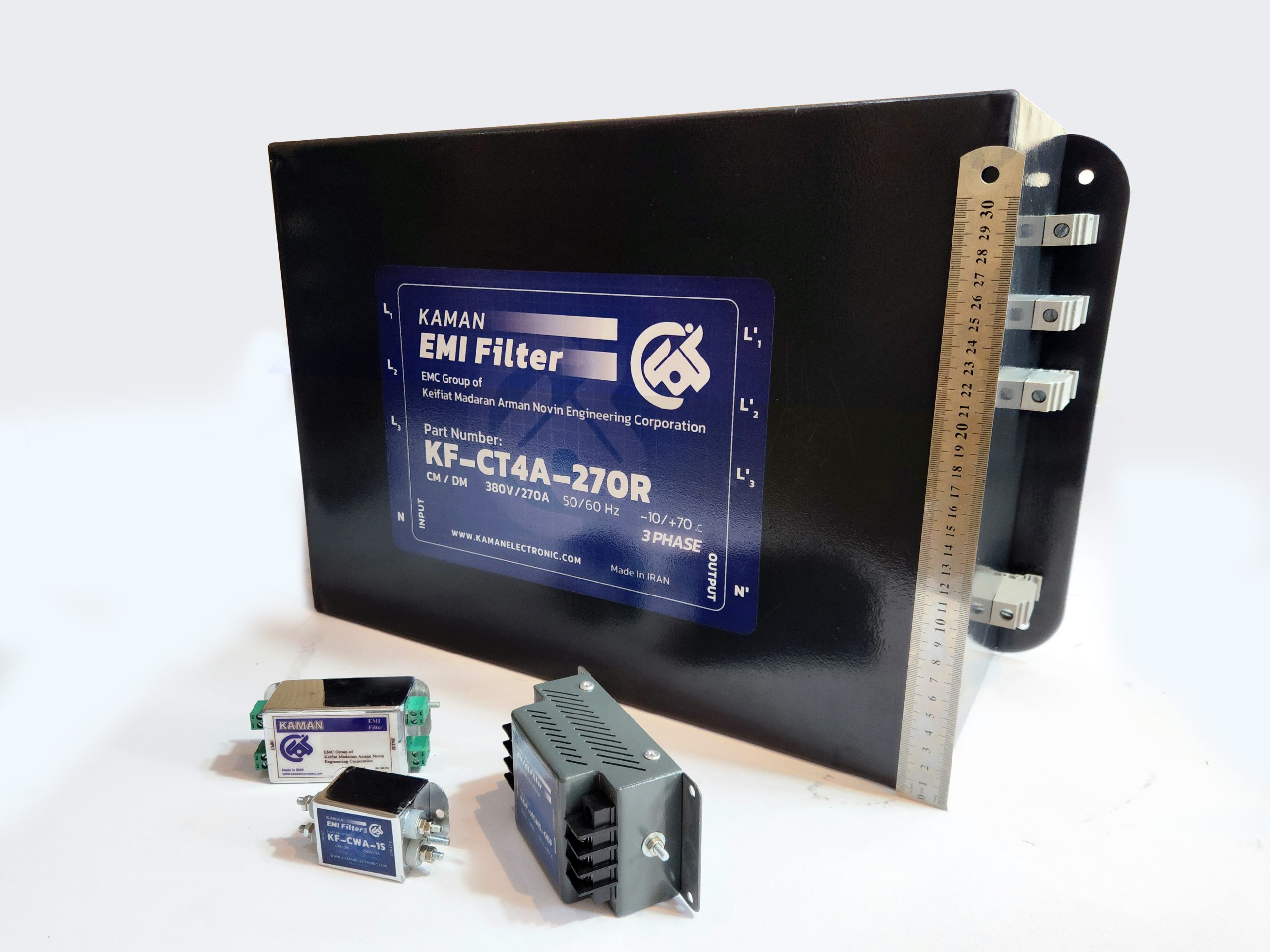

آیا انتخاب فیلتر با جریان بالاتر همیشه بهتر است؟
خیر. انتخاب فیلتری با ظرفیت بسیار بیشتر از نیاز، لزوماً بهترین گزینه نیست، زیرا:
-
هزینه خرید افزایش مییابد.
-
ابعاد و وزن فیلتر بیشتر میشود.
-
فضای بیشتری در تابلو اشغال میشود.
-
ممکن است عملکرد حذف نویز در برخی کاربردها بهینه نباشد.
بهترین انتخاب، فیلتری است که با در نظر گرفتن شرایط واقعی بهرهبرداری، دارای حاشیه اطمینان مناسب باشد.
توصیههای کاربردی برای انتخاب جریان نامی فیلتر EMI
برای انتخاب صحیح فیلتر EMI، موارد زیر را در نظر بگیرید:
۱. جریان مداوم واقعی تجهیز را اندازهگیری کنید (نه بر اساس توان اسمی).
۲. شرایط دمایی محل نصب را بررسی کنید.
۳. به وجود جریانهای هجومی توجه داشته باشید.
۴. منحنیهای Derating ارائهشده توسط سازنده را مطالعه کنید.
۵. فضای نصب و تهویه تابلو را ارزیابی کنید.
۶. در کاربردهای صنعتی، حاشیه اطمینان مناسبی (معمولاً ۲۰ تا ۳۰ درصد) برای جریان نامی در نظر بگیرید.
۷. در صورت نیاز به مشاوره تخصصی، با کارشناسان فنی کمان الکترونیک تماس بگیرید.
جمعبندی نهایی
جریان نامی یکی از مهمترین معیارهای انتخاب فیلترهای EMI است و تأثیر مستقیمی بر ایمنی، عملکرد، قابلیت اطمینان و طول عمر سیستم دارد. انتخاب فیلتر تنها بر اساس جریان اسمی تجهیز کافی نیست و عواملی مانند دمای محیط، نوع بار، جریان هجومی، شرایط نصب و منحنیهای Derating نیز باید در نظر گرفته شوند.
با انتخاب صحیح جریان نامی، میتوان از افزایش دما، کاهش راندمان حذف نویز، خرابی زودهنگام قطعات و هزینههای تعمیر و نگهداری جلوگیری کرد و عملکرد پایدار تجهیز را در طول عمر آن تضمین نمود.
❓ سوالات متداول فنی (FAQ)
سوال ۱: جریان نامی فیلتر EMI به چه معناست؟
پاسخ: جریان نامی، حداکثر جریانی است که فیلتر میتواند بهصورت پیوسته و در شرایط مشخص (دمای مرجع، تهویه استاندارد)، بدون افزایش دمای غیرمجاز یا کاهش عملکرد، از خود عبور دهد.
سوال ۲: آیا میتوان فیلتری با جریان نامی برابر با جریان مصرفی تجهیز انتخاب کرد؟
پاسخ: در بسیاری از کاربردها بهتر است حاشیه اطمینان مناسبی (حداقل ۲۰٪) در نظر گرفته شود، بهویژه اگر تجهیز دارای جریان هجومی بالا، دمای کاری زیاد یا تهویه محدود باشد.
سوال ۳: Derating چیست و چرا اهمیت دارد؟
پاسخ: Derating به کاهش ظرفیت مجاز عبور جریان در اثر عواملی مانند افزایش دمای محیط، ارتفاع نصب یا شرایط نامناسب خنککاری گفته میشود و معمولاً توسط سازنده بهصورت نمودار یا جدول ارائه میگردد. عدم توجه به آن، میتواند منجر به سوختن فیلتر شود.
سوال ۴: آیا انتخاب فیلتر با جریان نامی بسیار بالاتر همیشه مزیت دارد؟
پاسخ: خیر. این کار میتواند هزینه، ابعاد و وزن سیستم را افزایش دهد، بدون آنکه لزوماً عملکرد بهتری در حذف نویز ایجاد کند. انتخاب بهینه باید بر اساس شرایط واقعی بهرهبرداری انجام شود.
