تعداد طبقات فیلتر EMI + تأثیر ساختار چندمرحله‌ای بر حذف نویز

تعداد طبقات فیلتر EMI، یکی از مهم‌ترین پارامترهایی است که در زمان طراحی فیلترهای EMI، بر میزان حذف نویز و عملکرد نهایی سیستم تأثیر می‌گذارد. انتخاب تعداد مناسب طبقات (Filter Stages)، نقشی مستقیم در دستیابی به سطح مطلوب تضعیف نویز، کاهش تداخلات الکترومغناطیسی و رعایت الزامات استانداردهای EMC دارد.

فیلترهای EMI می‌توانند به‌صورت یک‌طبقه، دوطبقه یا چندطبقه طراحی شوند. افزایش تعداد طبقات معمولاً باعث افزایش میزان تضعیف نویز می‌شود؛ اما در مقابل، عواملی مانند ابعاد، هزینه، افت ولتاژ، جریان نشتی و پیچیدگی طراحی نیز افزایش پیدا می‌کنند. بنابراین، طراحی یک فیلتر مناسب همواره نیازمند ایجاد تعادل میان سطح حذف نویز، محدودیت‌های الکتریکی و الزامات مکانیکی سیستم است. در این مقاله، به بررسی جامع این موضوع و ارائه راهنمای عملی برای انتخاب تعداد طبقات فیلتر EMI می‌پردازیم.

  ‌‌

طبقه در فیلتر EMI چیست؟

یک طبقه (Stage) در فیلتر EMI به مجموعه‌ای از اجزای فیلترینگ گفته می‌شود که برای تضعیف نویز در یک بخش مشخص از طیف فرکانسی طراحی شده‌اند. یک طبقه معمولاً شامل ترکیبی از اجزای زیر است:

• سلف سری (Series Inductor)

• چوک مد مشترک (Common Mode Choke)

• خازن X (بین خطوط فاز و نول)

• خازن‌های Y (بین خطوط و زمین)

هر طبقه وظیفه دارد بخشی از انرژی نویز را کاهش دهد و با قرار گرفتن چند طبقه پشت سر هم، میزان تضعیف کلی افزایش پیدا می‌کند.

  ‌‌

انواع ساختارهای فیلتر EMI بر اساس تعداد طبقات

1. فیلتر تک‌طبقه (Single Stage Filter): این نوع فیلتر ساده‌ترین ساختار را دارد و معمولاً برای کاربردهایی استفاده می‌شود که سطح نویز متوسط بوده و نیاز به کاهش شدید تداخل وجود ندارد.

مزایا:

• ابعاد کوچک‌تر

• هزینه کمتر

• افت ولتاژ پایین‌تر

• جریان نشتی کمتر

معایب:

• تضعیف محدودتر نویز

• عملکرد ضعیف‌تر در محیط‌های صنعتی پرنویز

کاربردها:

• تجهیزات خانگی

• منابع تغذیه ساده

• تجهیزات با سطح نویز پایین



2. فیلتر دوطبقه (Two Stage Filter): فیلترهای دوطبقه یکی از رایج‌ترین ساختارها در کاربردهای صنعتی هستند. در این ساختار، دو شبکه فیلترینگ به‌صورت پشت سر هم قرار می‌گیرند تا تضعیف بیشتری ایجاد شود.

مزایا:

• افزایش قابل توجه کاهش نویز

• عملکرد بهتر در بازه فرکانسی گسترده‌تر

• مناسب برای تجهیزات صنعتی

کاربردها:

• درایوهای موتور

• اینورترها

• تجهیزات اتوماسیون صنعتی

• منابع تغذیه سوئیچینگ (SMPS)

3. فیلتر چندطبقه (Multi Stage Filter): در کاربردهای حساس که سطح نویز بسیار بالا است، از فیلترهای چندطبقه استفاده می‌شود. این فیلترها ممکن است شامل سه یا تعداد بیشتری مرحله فیلترینگ باشند.

کاربردها:

• تجهیزات پزشکی

• تجهیزات آزمایشگاهی دقیق

• سیستم‌های نظامی

• تجهیزات مخابراتی حساس

• سیستم‌های اندازه‌گیری دقیق

مزایا:

• بالاترین میزان تضعیف نویز

• کنترل بهتر نویز در محدوده‌های فرکانسی مختلف

معایب:

• افزایش ابعاد و وزن

• هزینه بالاتر

• افزایش جریان نشتی

• پیچیدگی بیشتر طراحی

  ‌‌

تأثیر افزایش تعداد طبقات بر تضعیف نویز (با مثال عددی)

هر طبقه فیلتر یک قطب (Pole) جدید در تابع انتقال ایجاد می‌کند و باعث افزایش شیب کاهش نویز می‌شود.

رابطه کلی:

بنابراین، افزایش تعداد طبقات می‌تواند باعث افزایش چشمگیر تضعیف نویز شود.



مثال عددی: اگر فیلتر تک‌طبقه شما در فرکانس ۱ مگاهرتز، تضعیف ۲۰ دسی‌بل ایجاد کند، یک فیلتر دوطبقه در همان فرکانس، تضعیف حدود ۴۰ دسی‌بل (دو برابر) ایجاد خواهد کرد.

با این حال، افزایش تعداد طبقات همیشه به معنی افزایش نامحدود عملکرد نیست، زیرا رفتار واقعی فیلتر به عوامل دیگری مانند:

• امپدانس منبع

• امپدانس بار

• فرکانس نویز

• کوپلینگ انگلی قطعات

• نحوه چیدمان PCB یا سیم‌کشی

نیز وابسته است.

  ‌‌

تأثیر تعداد طبقات فیلتر EMI بر نویز مد مشترک و مد تفاضلی

1. نویز مد مشترک (Common Mode Noise)

برای کاهش این نوع نویز معمولاً از چوک‌های مد مشترک و خازن‌های Y استفاده می‌شود. افزایش طبقات معمولاً باعث بهبود حذف نویز مد مشترک می‌شود، به‌خصوص در فرکانس‌های بالا.

2. نویز مد تفاضلی (Differential Mode Noise)

برای کاهش نویز مد تفاضلی از سلف‌های سری و خازن‌های X استفاده می‌شود. در کاربردهایی مانند منابع تغذیه سوئیچینگ که نویز مد تفاضلی شدید است، افزایش طبقات LC می‌تواند عملکرد فیلتر را بهبود دهد.

  ‌‌

چه زمانی باید تعداد طبقات فیلتر EMI را افزایش داد؟

افزایش تعداد طبقات زمانی منطقی است که:

• سطح نویز ورودی زیاد باشد.

• آزمون EMC با شکست مواجه شده باشد.

• نویز در بازه فرکانسی خاصی مشکل‌ساز باشد.

• تجهیزات حساس در نزدیکی منبع نویز قرار داشته باشند.

• استانداردهای سختگیرانه EMC (مانند تجهیزات پزشکی یا نظامی) مورد نیاز باشد.

  ‌‌

عوامل مؤثر در انتخاب تعداد طبقات فیلتر EMI

1. سطح نویز موجود

اولین عامل، مقدار نویز تولیدشده توسط تجهیز است. برای مثال:

• منابع تغذیه ساده ← معمولاً یک طبقه کافی است.

• اینورترها و درایوهای موتور ← معمولاً به دو یا چند طبقه نیاز دارند.

2. محدوده فرکانسی نویز

نوع و تعداد طبقات باید بر اساس فرکانس نویز انتخاب شود. نویزهای فرکانس پایین و بالا رفتار متفاوتی دارند و ممکن است نیاز به ترکیب متفاوتی از سلف و خازن داشته باشند.

3. الزامات استاندارد EMC

استانداردهایی مانند:

• IEC 61000-6-x

• CISPR 11

• CISPR 32

محدودیت‌هایی برای انتشار نویز تعیین می‌کنند. هرچه سطح استاندارد سختگیرانه‌تر باشد، معمولاً نیاز به طراحی فیلتر پیچیده‌تر افزایش می‌یابد.

4. محدودیت جریان و توان

افزایش طبقات باعث افزایش تعداد قطعات سری، مقاومت داخلی و افت ولتاژ می‌شود. بنابراین در کاربردهای جریان بالا باید طراحی با دقت بیشتری انجام شود.

5. محدودیت فضا و هزینه

فیلترهای چندطبقه معمولاً بزرگ‌تر، سنگین‌تر و گران‌تر هستند. در طراحی صنعتی باید بین سطح عملکرد و محدودیت‌های مکانیکی تعادل برقرار شود.

  ‌‌

آیا افزایش تعداد طبقات فیلتر EMI همیشه باعث عملکرد بهتر می‌شود؟

خیر. افزایش بیش از حد طبقات ممکن است مشکلات زیر را ایجاد کند:

• افزایش ظرفیت‌های پارازیتی

• ایجاد رزونانس ناخواسته

• افزایش جریان نشتی

• افزایش افت ولتاژ

• پیچیده شدن رفتار فرکانسی

یک فیلتر دوطبقه که به‌درستی طراحی شده باشد، ممکن است عملکرد بهتری از یک فیلتر سه‌طبقه با طراحی نامناسب داشته باشد.

  ‌‌‌

روش صحیح انتخاب تعداد طبقات فیلتر EMI

فرآیند انتخاب معمولاً شامل مراحل زیر است:

مرحله اول: اندازه‌گیری نویز
ابتدا باید مشخص شود:

• نوع نویز (مد مشترک یا تفاضلی)

• محدوده فرکانسی نویز

• مقدار کاهش مورد نیاز

مرحله دوم: تعیین سطح تضعیف مورد نیاز
با مقایسه سطح نویز موجود و حد مجاز استاندارد، مقدار تضعیف مورد نیاز مشخص می‌شود.

مرحله سوم: انتخاب ساختار فیلتر
بر اساس شرایط، یکی از گزینه‌های تک‌طبقه، دوطبقه یا چندطبقه انتخاب می‌شود.

مرحله چهارم: بررسی پارامترهای ایمنی
پس از انتخاب ساختار، باید موارد زیر بررسی شوند:

• جریان نشتی

• مقاومت عایقی

• آزمون Hi-Pot

• افزایش دما

• جریان نامی

  ‌‌

جمع‌بندی و توصیه نهایی

تعداد طبقات فیلتر EMI یکی از عوامل کلیدی در تعیین میزان تضعیف نویز و عملکرد EMC سیستم است. فیلترهای تک‌طبقه برای کاربردهای ساده، فیلترهای دوطبقه برای بسیاری از کاربردهای صنعتی و فیلترهای چندطبقه برای تجهیزات حساس و محیط‌های دارای نویز شدید استفاده می‌شوند.

انتخاب تعداد طبقات نباید تنها بر اساس افزایش میزان فیلترینگ انجام شود، بلکه باید عواملی مانند نوع نویز، محدوده فرکانسی، جریان کاری، جریان نشتی، محدودیت فضا، هزینه و الزامات استانداردهای EMC در نظر گرفته شوند.

یک طراحی موفق، فیلتری را انتخاب می‌کند که با کمترین پیچیدگی و هزینه، بیشترین میزان کاهش نویز مورد نیاز را فراهم کند.

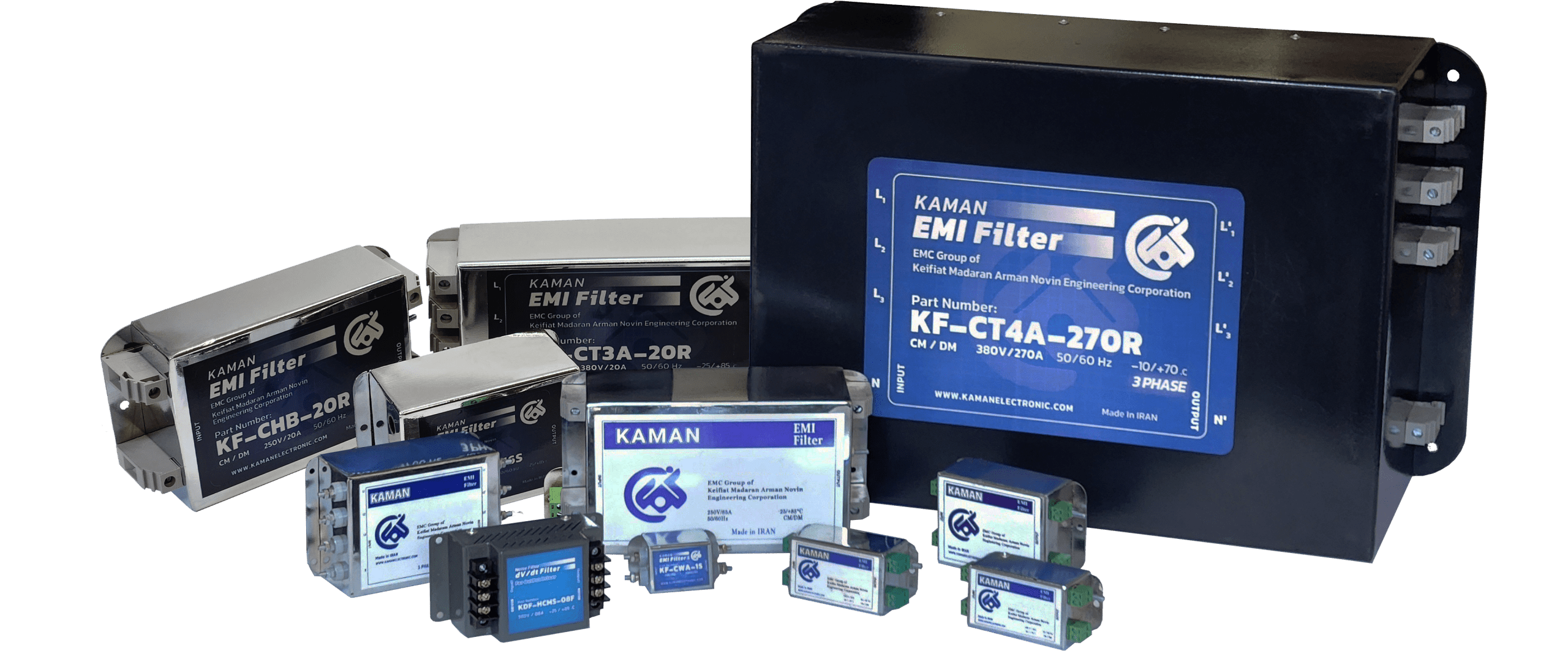

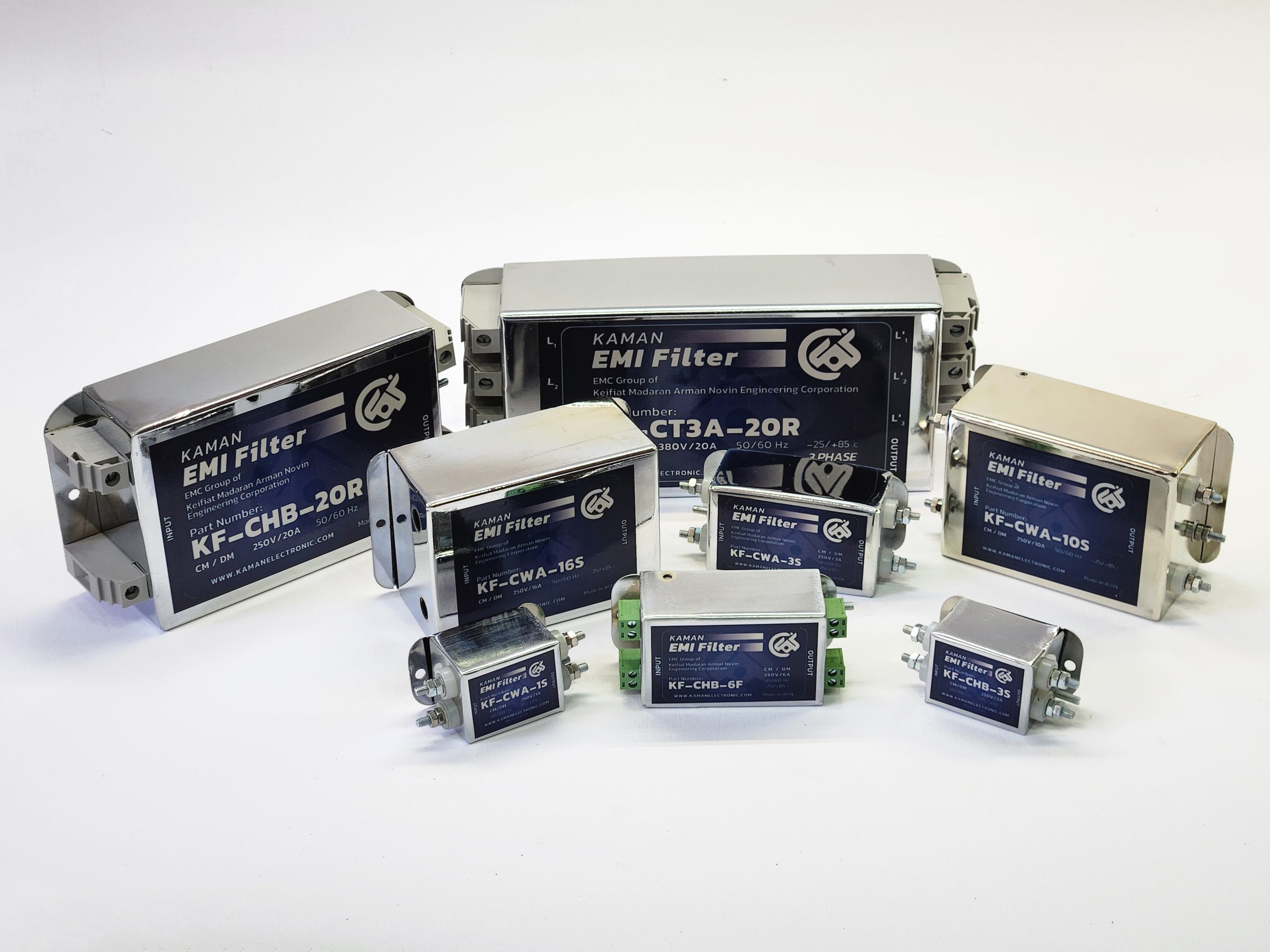

برای دریافت مشاوره تخصصی و مشاهده انواع فیلترهای EMI تک‌طبقه، دوطبقه و چندطبقه، به صفحه محصولات کمان الکترونیک مراجعه فرمایید.

  ‌‌

❓ سوالات متداول فنی (FAQ)

سوال ۱: آیا افزایش تعداد طبقات همیشه باعث کاهش بیشتر نویز می‌شود؟
پاسخ: خیر. افزایش طبقات می‌تواند تضعیف نویز را افزایش دهد، اما طراحی نامناسب ممکن است باعث ایجاد رزونانس، افزایش جریان نشتی یا کاهش عملکرد واقعی فیلتر شود. کیفیت طراحی هر طبقه، مهم‌تر از تعداد صرف آن است.

سوال ۲: برای کاربردهای صنعتی معمولاً چند طبقه فیلتر استفاده می‌شود؟
پاسخ: در بسیاری از کاربردهای صنعتی مانند اینورترها و درایوهای موتور، فیلترهای دوطبقه انتخاب رایجی هستند. البته انتخاب نهایی به سطح نویز، الزامات EMC و شرایط محیطی بستگی دارد.

سوال ۳: آیا تعداد طبقات روی جریان نشتی تأثیر دارد؟
پاسخ: بله. افزایش تعداد طبقات معمولاً باعث افزایش تعداد خازن‌های X و Y شده و می‌تواند جریان نشتی را افزایش دهد. این موضوع در تجهیزات پزشکی و کاربردهای حساس، نیازمند توجه ویژه است.

سوال ۴: چگونه بفهمیم به فیلتر چندطبقه نیاز داریم؟
پاسخ: با اندازه‌گیری نویز، بررسی نوع نویز، انجام آزمون‌های EMC و مقایسه نتایج با استاندارد مورد نیاز، می‌توان تعداد طبقات مناسب را تعیین کرد. در صورت نیاز، مشاوره با کارشناسان فنی توصیه می‌شود.
