نویز مد مشترک و نویز مد تفاضلی؛ شناخت علمی و کاربردی با تمرکز بر EMI فیلترها
در سیستمهای الکترونیکی، ارتباطی، و صنعتی، نویز الکترومغناطیسی از جمله چالشهای رایج و گاه پنهانیست که میتواند عملکرد تجهیزات را به طرز چشمگیری مختل کند. برای مقابله مؤثر با این نویزها، شناخت دقیق آنها ضروریست؛ نویزها معمولاً در دو گروه اصلی دستهبندی میشوند: نویز مد مشترک (Common Mode) و نویز مد تفاضلی (Differential Mode) که از اختلالات الکترومغناطیسی محسوب میشوند. این نویزها با EMI فیلتر طراحی شده، به خوبی قابل کاهش و کنترل هستند. همچنین میتوان با به کارگیری تکنیکهای کاربردی در حوزه EMC (سازگاری الکترومغناطیسی) مانند روشهای شیلدینگ، گراندینگ، فیلترینگ و وایرینگ، این نویزها را به طور قابل توجهی کاهش داد.
مد مشترک و مد نرمال
تفاوت نویزهای مد مشترک و مد تفاضلی
در نویز مد تفاضلی، جریان از طریق دو رسانا (مثلاً Vcc و زمین) در جهتهای مخالف جریان مییابد؛ یعنی سیگنال بین منبع و بار از یک مسیر رفت و مسیر برگشت با جهتهای مخالف عبور میکند. در مقابل، در نویز مد مشترک، جریانها بهصورت موازی از هر دو مسیر عبور کرده و مدار از طریق مسیر زمین تکمیل میشود. این تفاوت در رفتار جریانها منجر به نیازمندیهای متفاوت در طراحی EMI فیلتر میشود.
برای تشخیص نوع نویز، میتوان از یک تست ساده استفاده کرد: قرار دادن یک فریت گیرهای روی کابل تغذیه. از آنجا که کابل شامل هر دو مسیر (Vcc و زمین) است؛ اگر میزان نویز کاهش یابد یا ایمنی الکترومغناطیسی سیستم بهبود یابد، احتمالاً با نویز مد مشترک مواجه هستیم. در این شرایط، استفاده از چوک مد مشترک (Common Mode Choke) در فیلتر EMI توصیه میشود. اگر تأثیری حاصل نشود؛ نویز از نوع تفاضلی بوده و باید از انواع سلفها استفاده کرد. انتخاب صحیح متریال سلف و چوکهای مورد استفاده، نقش کلیدی در اثربخشی EMI فیلترها دارد (بهویژه در محیطهایی که سازگاری الکترومغناطیسی اهمیت بالایی دارد).

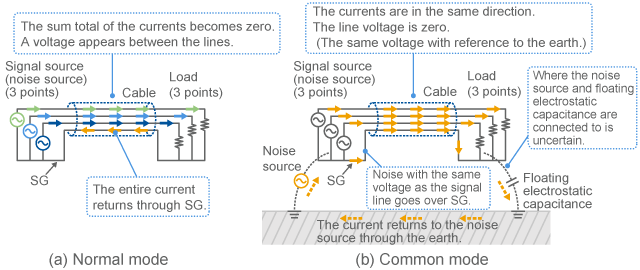

تستی با تعداد خط زیاد داخل کابل
تفاوت در عملکرد چوکها و سلفها
عملکرد دقیق چوکهای مد مشترک نیز درک موشکافانهای را میطلبد. زمانی که سیگنال تفاضلی وارد میشود؛ میدانهای مغناطیسی مخالف درون هسته تولید شده و یکدیگر را در هسته خنثی میکنند. اما نویز مد مشترک باعث ایجاد میدانهای همجهت در هسته میشود که منجر به افزایش امپدانس و حذف نویز ناخواسته میشود. این موضوع، مبنای طراحی بیشتر EMI فیلترهای مدرن است.
نکتهای که در طراحی باید مد نظر قرار گیرد این است که برخی EMI فیلترها ممکن است در فرکانسهایی خاص (مثلاً ۱۰۰ مگاهرتز) سیگنال مفید را نیز تضعیف کنند. این تضعیف ناشی از امپدانس تفاضلی ناخواسته در ساختار چوک است. به همین دلیل، بررسی نمودارهای امپدانس در دیتاشیت قطعات (شامل امپدانس حالت مشترک و تفاضلی) ضروریست. برای جلوگیری از تأثیر منفی روی سیگنالهای مفید، میتوان از طراحیهایی استفاده کرد که در فرکانس سیگنال، امپدانس حالت مشترک بالا و امپدانس حالت تفاضلی پایین دارند. این اصل، در طراحی فیلتر EMI با حداقل افت عملکرد، بسیار مؤثر است.
تفاوت در ساختار فیلترها برای مدیریت نویزهای مد مشترک و مد تفاضلی:
ساختار سیمپیچی چوک نیز در اثربخشی آن مؤثر است. دو نوع رایج سیمپیچی عبارتند از:
- دو رشتهای (Bifilar): مناسب برای خطوط داده ولتاژ پایین؛ چرا که اندوکتانس نشتی کمی دارد و سیگنال مفید تضعیف نمیشود. این نوع برای حفظ سطح سازگاری الکترومغناطیسی در تجهیزات دیجیتال حساس بسیار مؤثر است.
- مقطعی (Sectional): مناسب برای خطوط قدرت ولتاژ بالا؛ به دلیل فاصله ایزولاسیون، اندوکتانس نشتی بالاتری داشته و نویز حالت تفاضلی را نیز بهخوبی تضعیف میکند.
درک جامع از نویز حالت مشترک و نویز حالت تفاضلی، انتخاب هوشمندانهی فیلترهای EMI، و بهرهگیری از ابزارهای طراحی دقیق، گام کلیدی در طراحی سیستمهایی با سازگاری الکترومغناطیسی (EMC) بالا است. در بخش دوم این مقاله، به سراغ ساختارهای چوکها و سناریوهای عملیاتی در زمینهی حذف نویز و افزایش ایمنی مدار خواهیم رفت. شما عزیزان نیز میتوانید جهت کسب اطلاعات بیشتر و همچنین تهیه انواع فیلتر EMI و چوکهای مد مشترک؛ با کارشناسان ما در ارتباط باشید.
در ادامه، ویدیوئی کوتاه در رابطه موارد ذکر شده قرار گرفته است. باعث افتخار ماست پس از مشاهده این ویدئو؛ نظرات خود را راجع به محتوای پست ها بیان کنید:
