در طراحی تجهیزات الکترونیکی امروزی، عملکرد مطلوب تنها در شرایط آزمایشگاهی کافی نیست؛ بلکه دستگاه باید در محیطهای واقعی نیز از سازگاری الکترومغناطیسی (EMC) مناسبی برخوردار باشد. این ویژگی به معنای مقاومت در برابر نویزهای خارجی و جلوگیری از ایجاد تداخلات الکترومغناطیسی توسط خود دستگاه است. بنابراین، رعایت اصول EMC در طراحی سیستمها یک ضرورت فنی و عملی محسوب میشود.
یکی از مؤثرترین روشها برای کاهش نویزهای الکترومغناطیسی، استفاده از فیلترهای EMI و قطعات کاهش دهنده نویز در مدارهای الکتریکی است. این فیلترها با بهرهگیری از ساختارهای مناسب، نویزهای حاصل از مد مشترک (Common Mode) و مد تفاضلی (Differential Mode) را تضعیف کرده و به بهبود عملکرد سیستم در محیطهای صنعتی و پرنویز کمک میکنند. طراحی صحیح این فیلترها نقش کلیدی در دستیابی به سازگاری الکترومغناطیسی و کاهش تداخلات ناخواسته دارد.
فیلتر EMI تک فاز:
فیلترهای تکفاز شرکت کمان در بازه جریان 1 تا 450 آمپر طراحی و تولید شدهاند. این محصولات بهصورت یک طبقه یا دو طبقه ارائه میشوند و در صورت نیاز خاص، قابلیت سفارشیسازی تا توان خروجی 1 کیلوآمپر نیز وجود دارد.
فیلترهای یکطبقه در تضعیف فرکانسهای بالا و پایین عملکرد مناسبی دارند، در حالی که مدلهای دوطبقه دارای ساختار پهنباند بوده و برای مقابله با نویزهای گستردهتر کارآمد هستند.

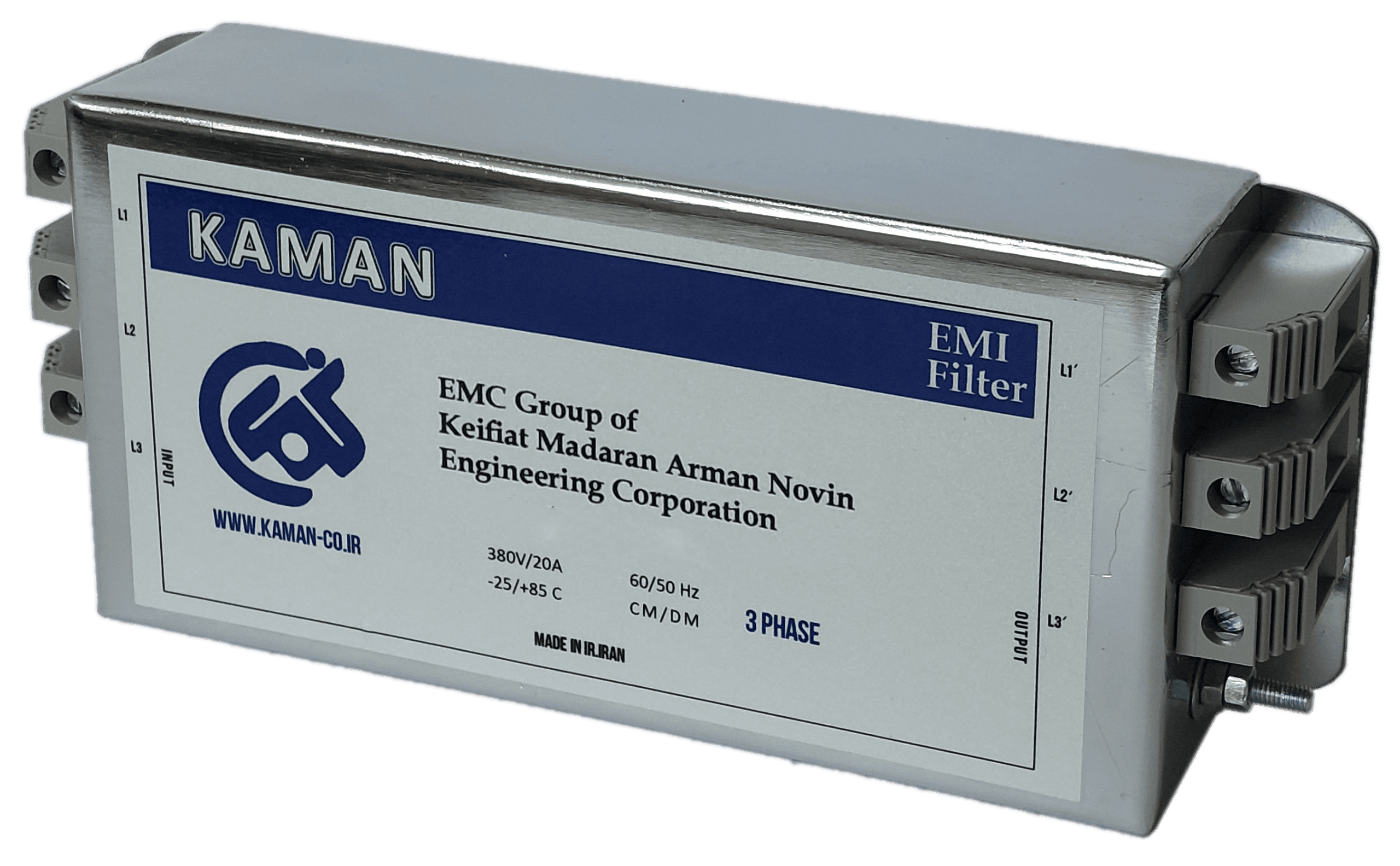

فیلتر EMI سه فاز:
فیلترهای سهفاز شرکت کمان در ورودی سیستمهای الکترونیکی مورد استفاده قرار میگیرند تا از عبور نویز الکترومغناطیسی به شبکه برق سهفاز جلوگیری کنند. این مدلها در ترکیبهایی شامل با نول، بدون نول، یکطبقه و دوطبقه، با بازه جریان 10 تا 1000 آمپر عرضه میشوند.
ساختار فیلترهای سهفاز برای سازگاری با نیازهای صنعتی، کاهش نویزهای هدایتی (CE)، و ارتقاء عملکرد سیستم از نظر EMC طراحی شدهاست.

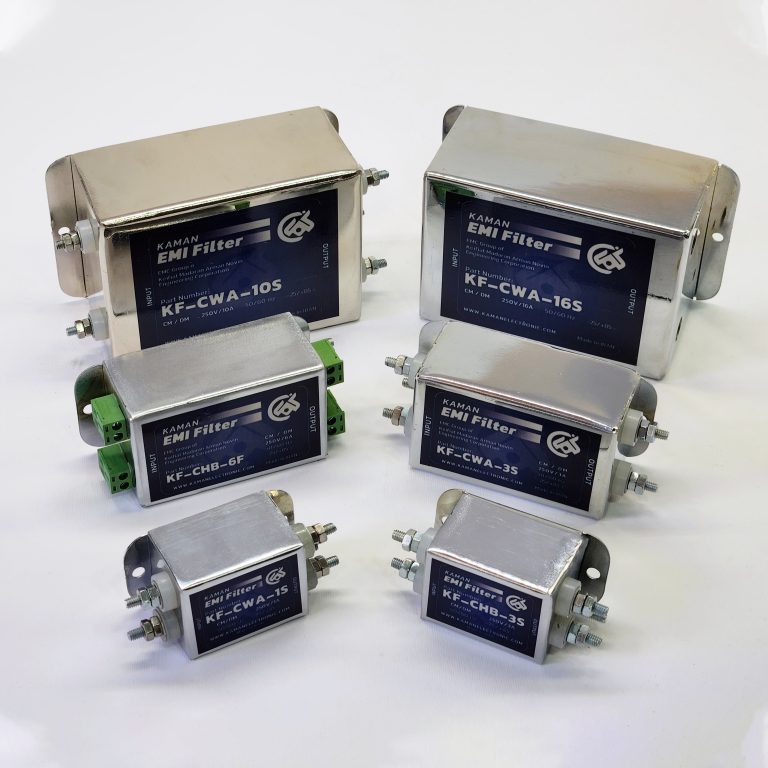

سریهای فیلترهای تجاری کمان

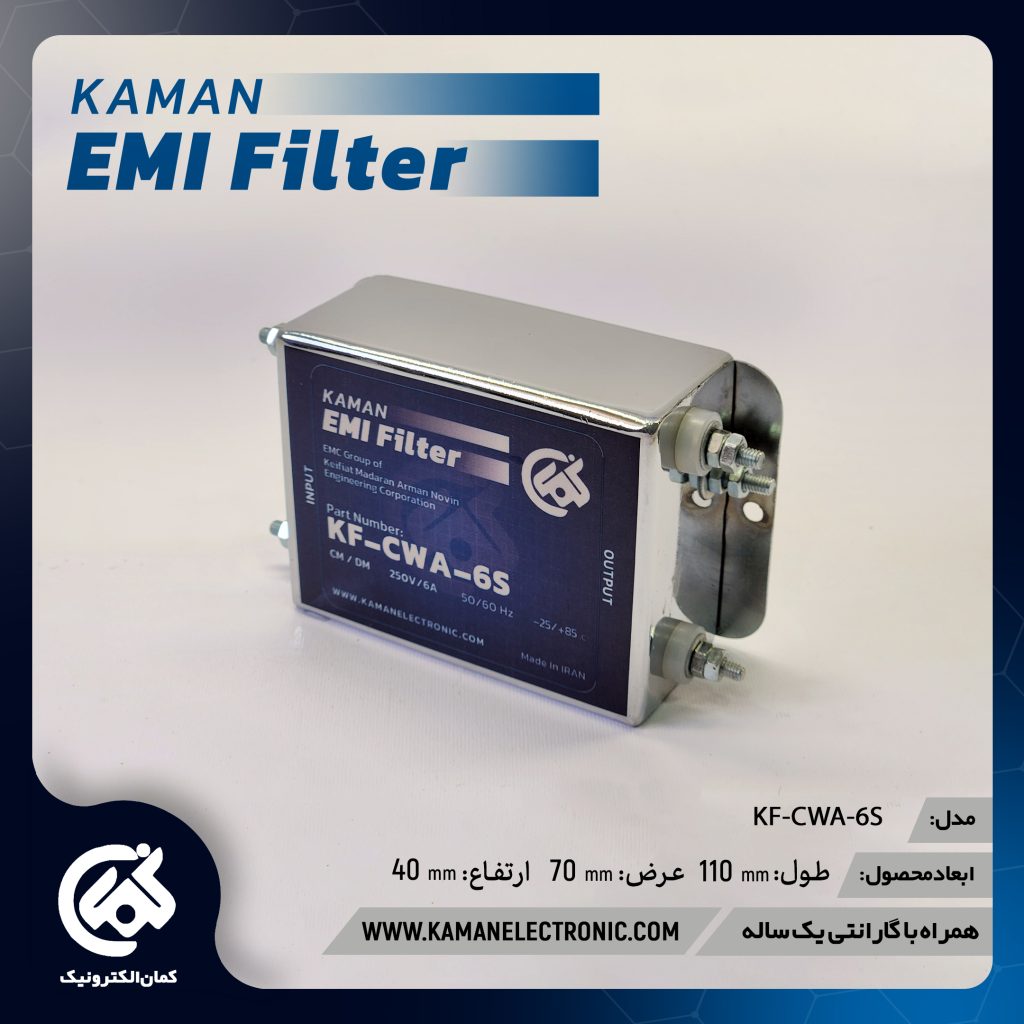

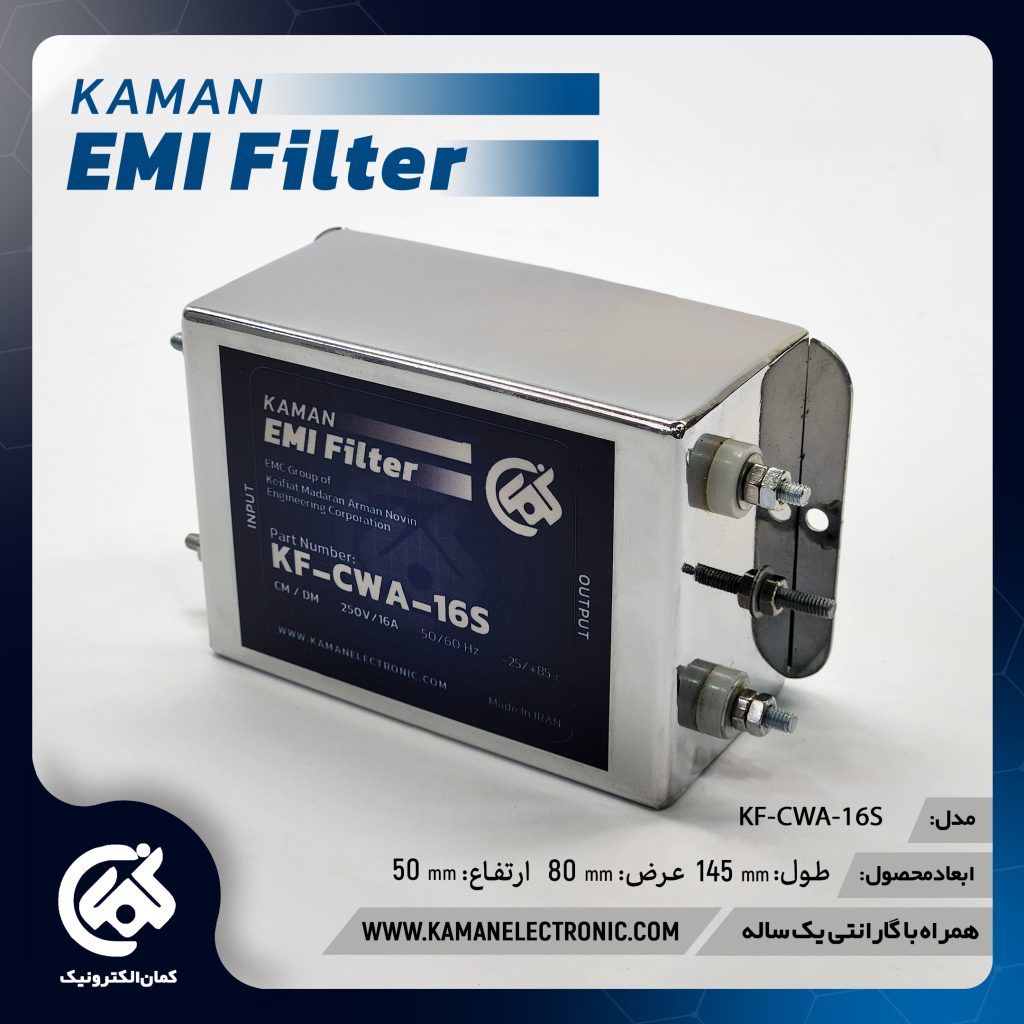

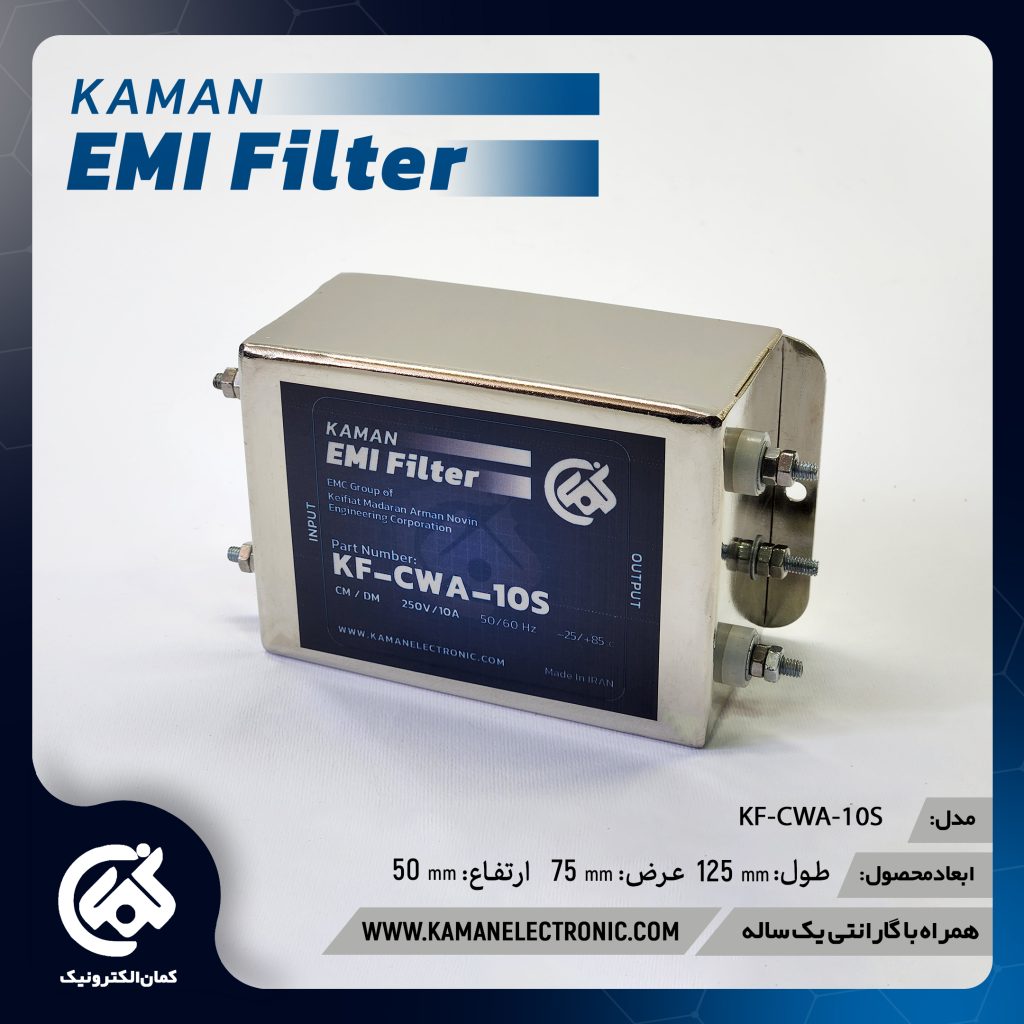

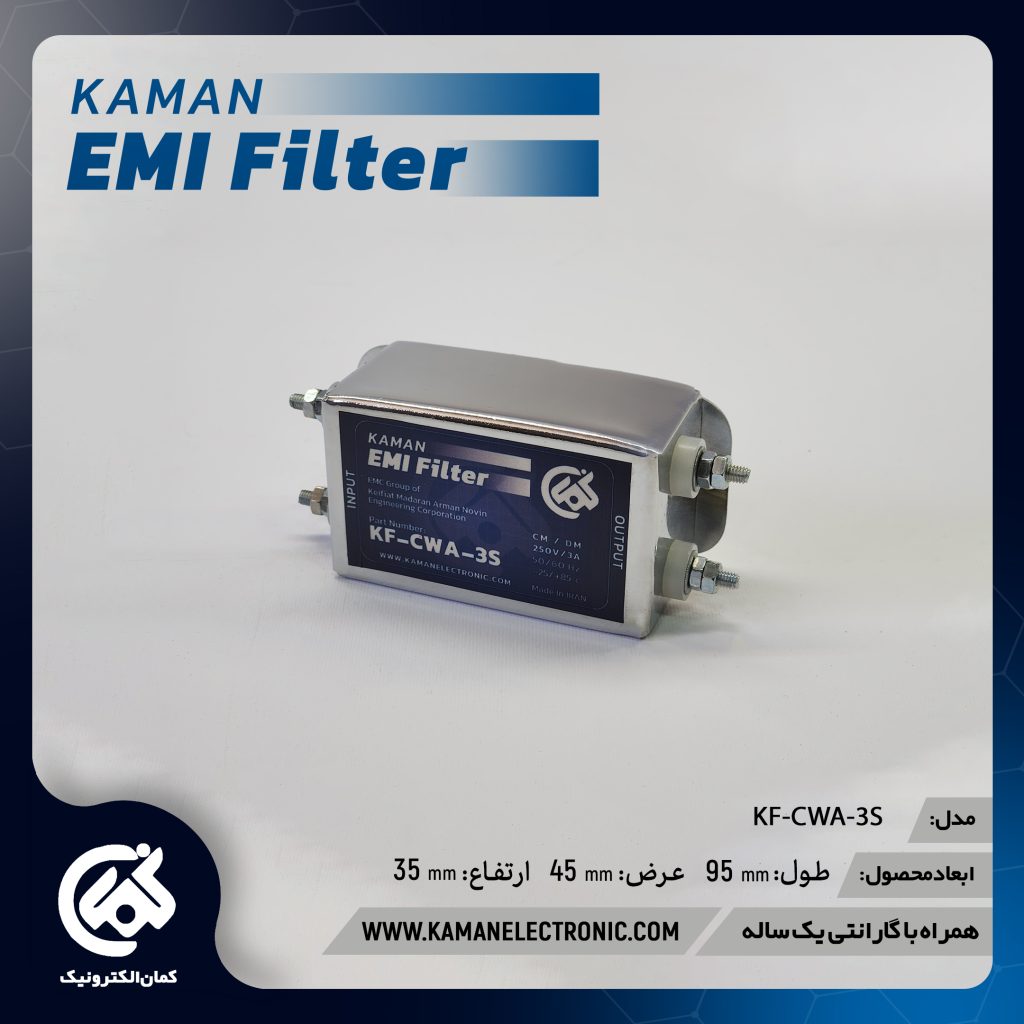

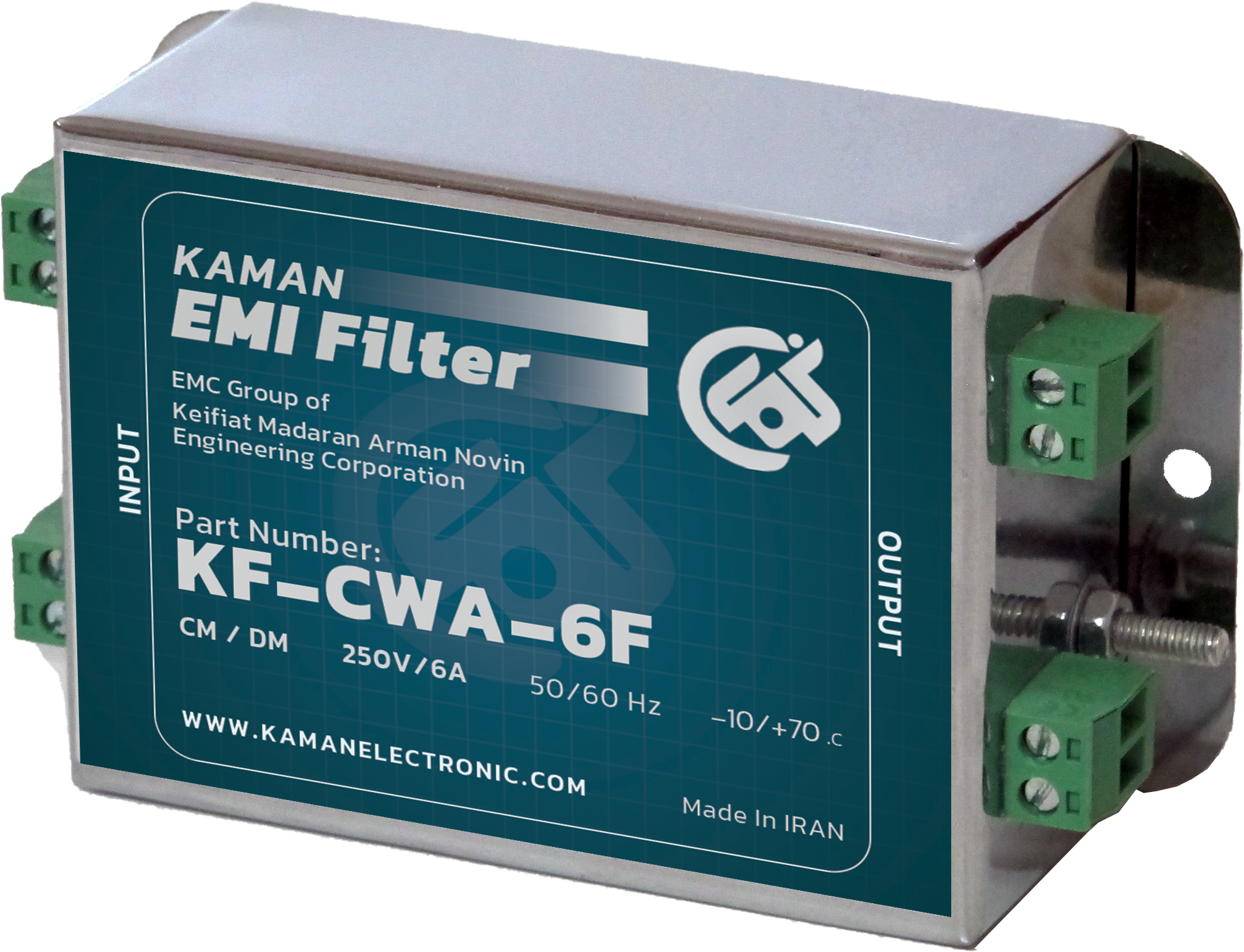

سری CWA
فیلتر دوطبقه تکفاز تجاری

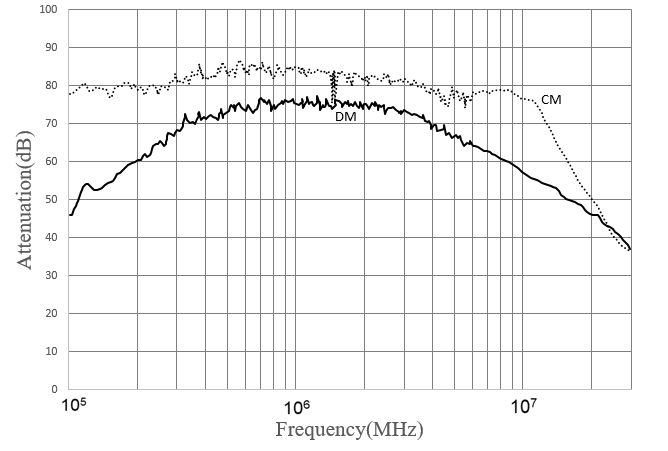

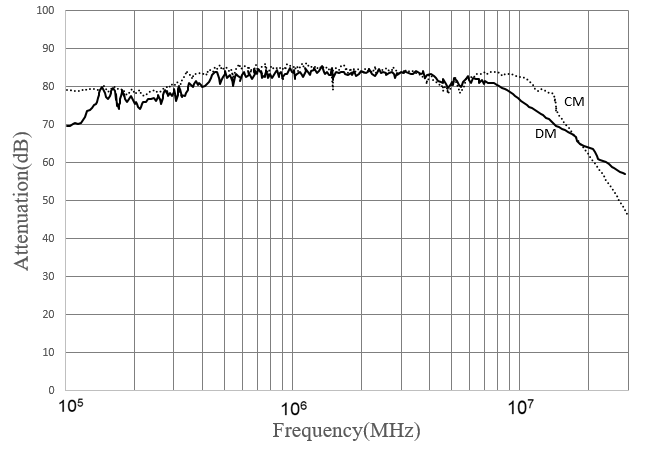

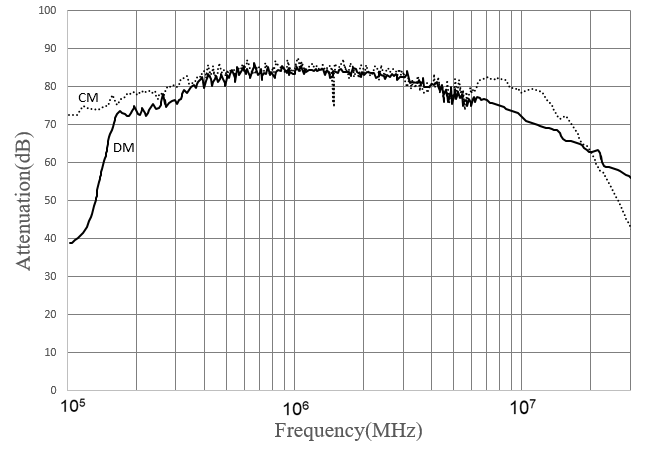

طراحی دو مرحلهای فیلترینگ در این مدل باعث شده تا سری CWA از لحاظ سازگاری الکترومغناطیسی در محیطهای پر نویز عملکردی مثالزدنی داشته باشد. محدوده فرکانسی 20kHz تا 40MHz و تضعیف 70 تا 90 دسیبل این مدل را به گزینهای مناسب برای شیلدینگ تجهیزات حساس تبدیل کرده است.

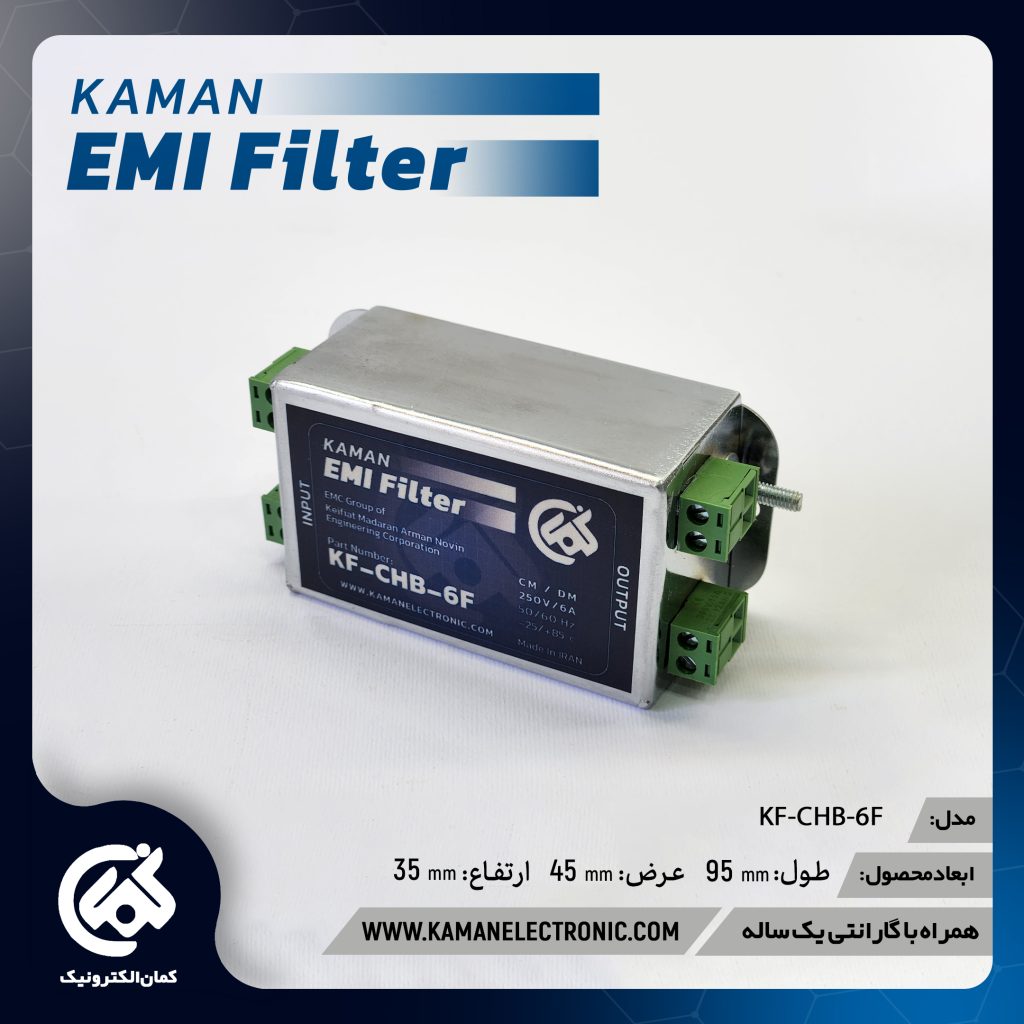

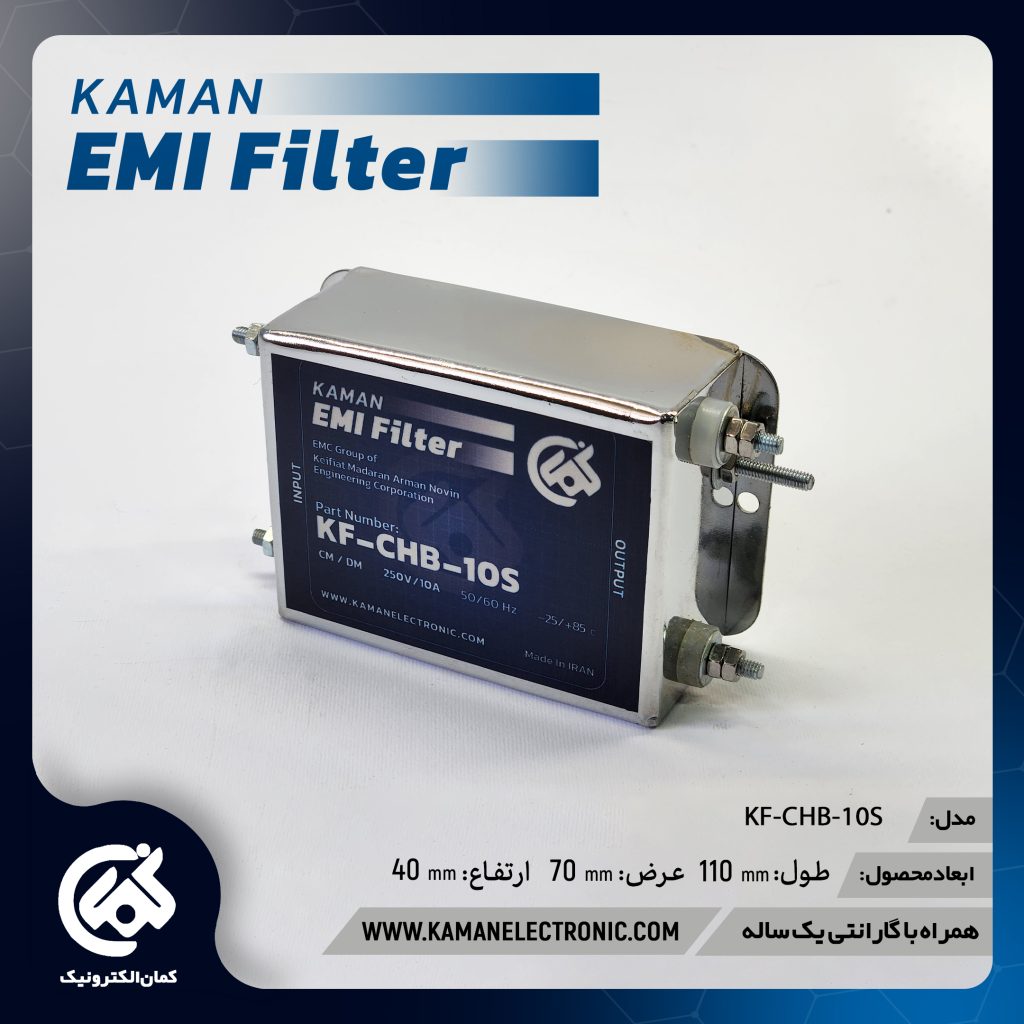

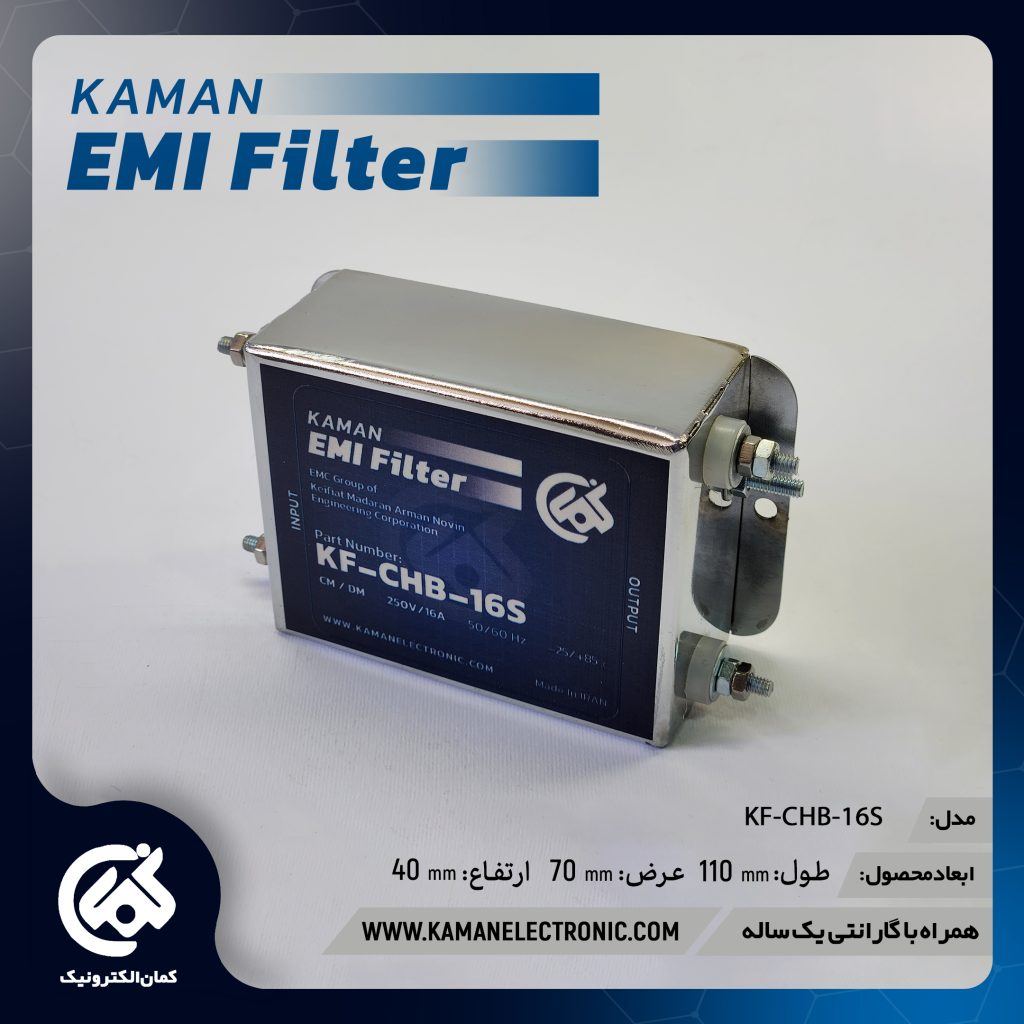

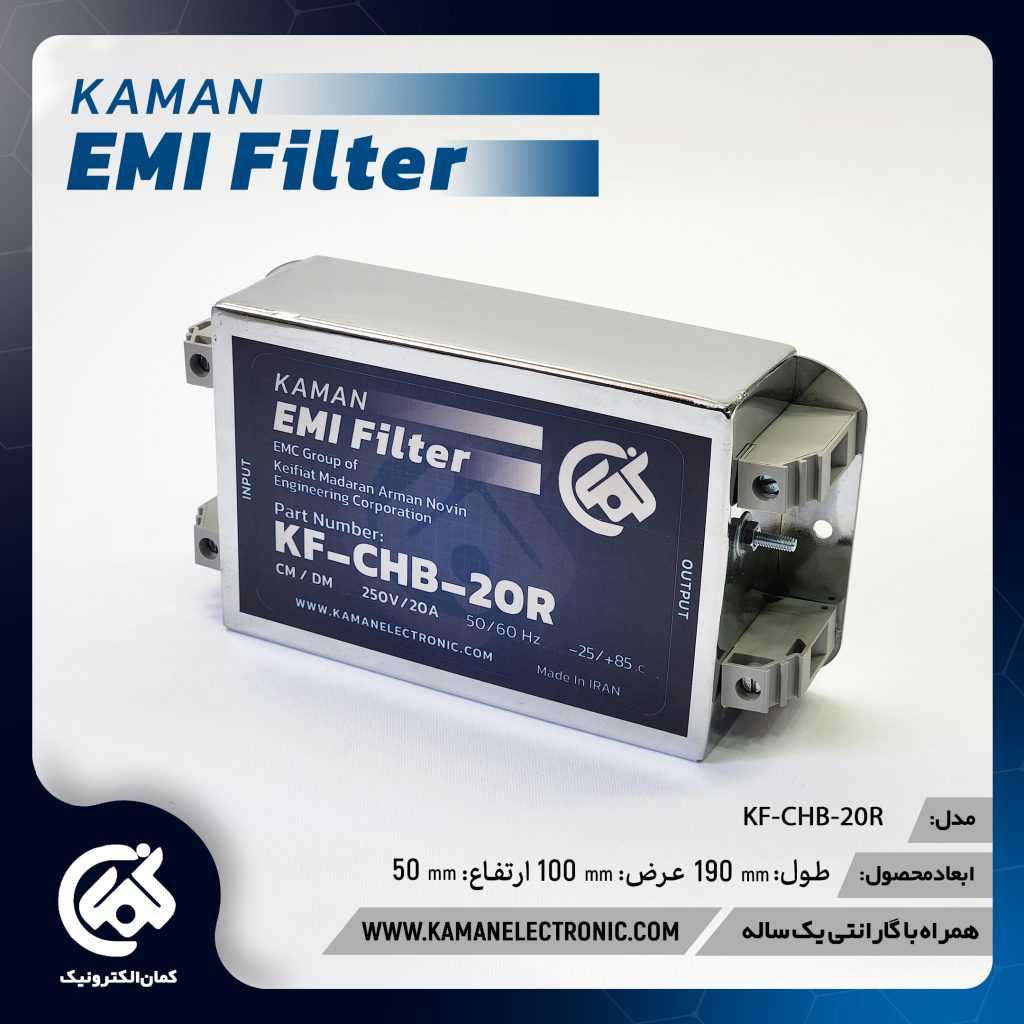

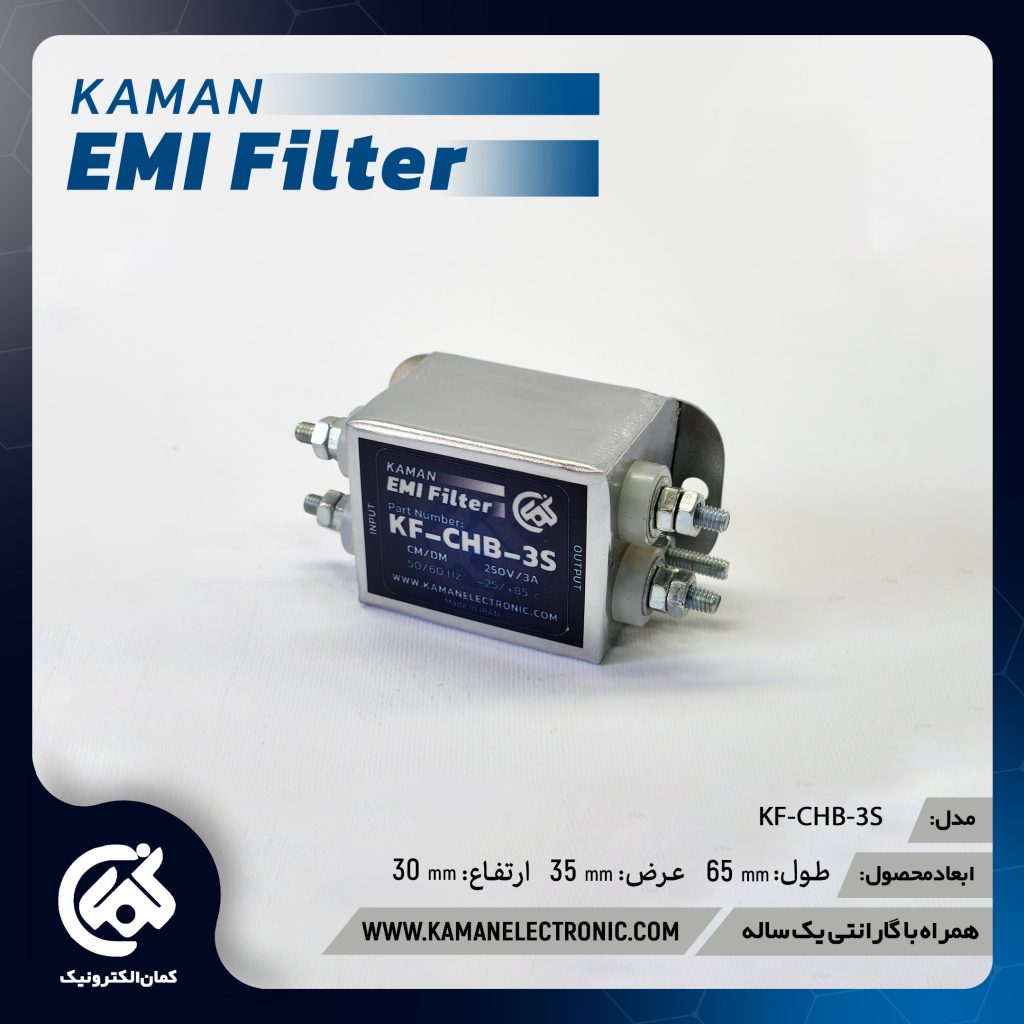

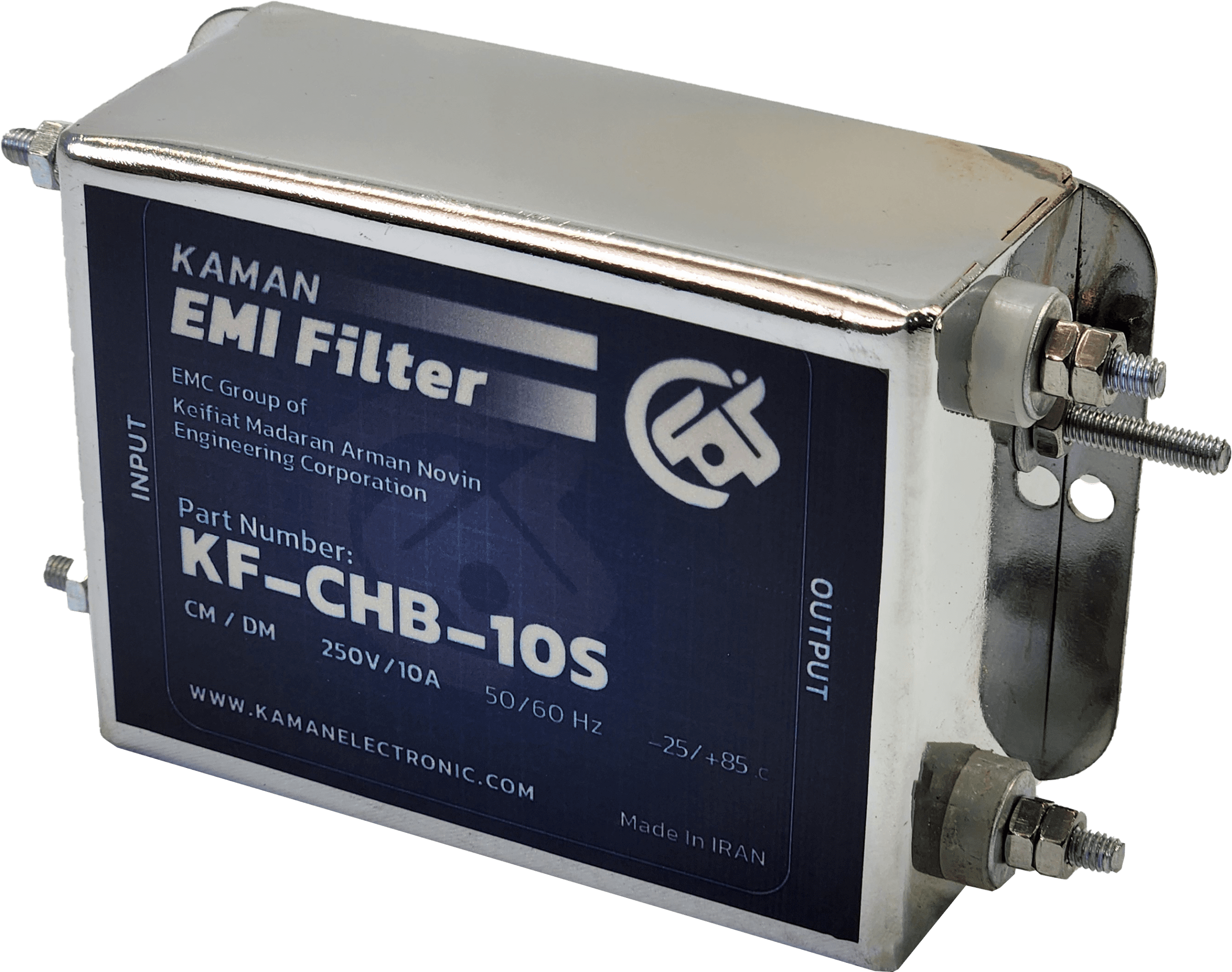

سری CHB
فیلتر تکفاز یک طبقه تجاری
در کنار حذف نویزهای فرکانس بالا، این مدل با بهرهگیری از مکانیزم فیلترینگ تخصصی، راهکاری مناسب در پروژههایی با محدودیت فضا یا بودجه است.

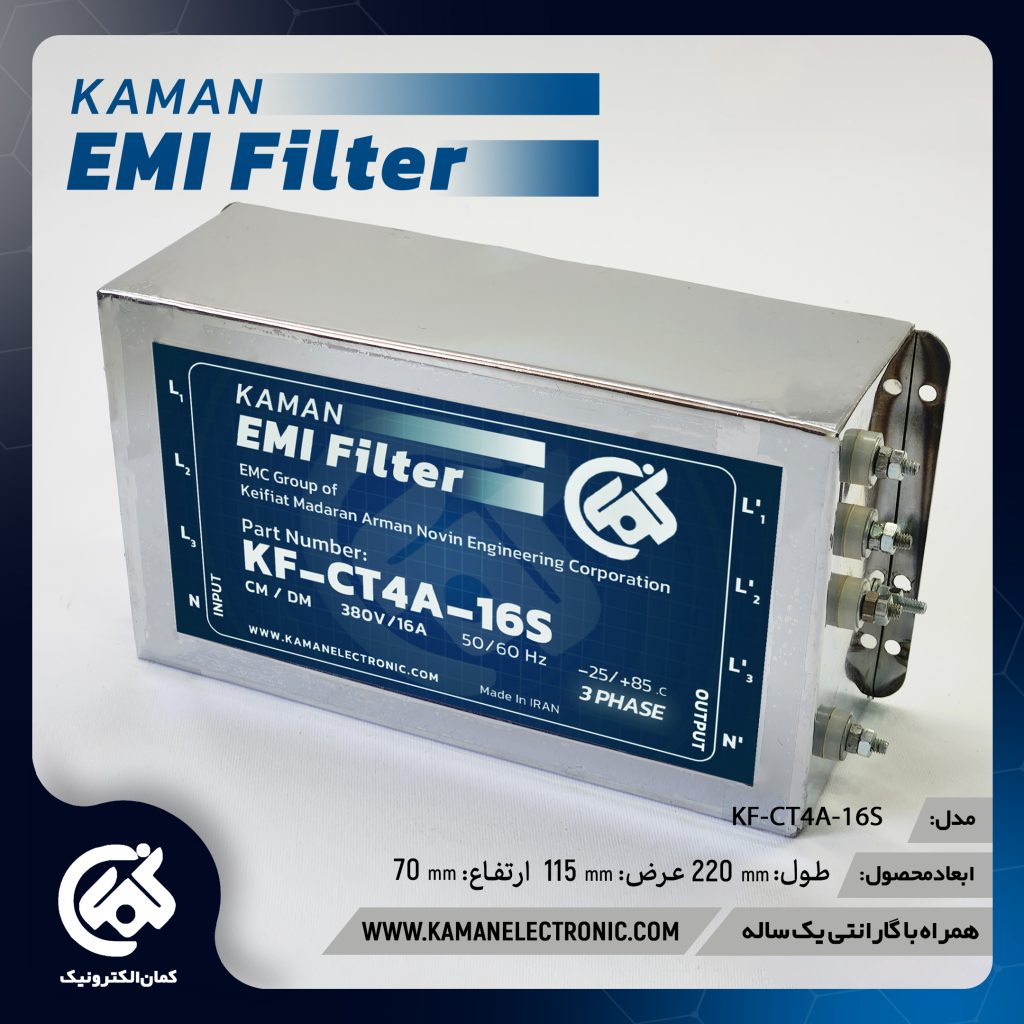

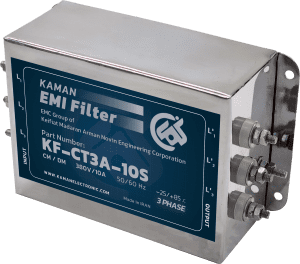

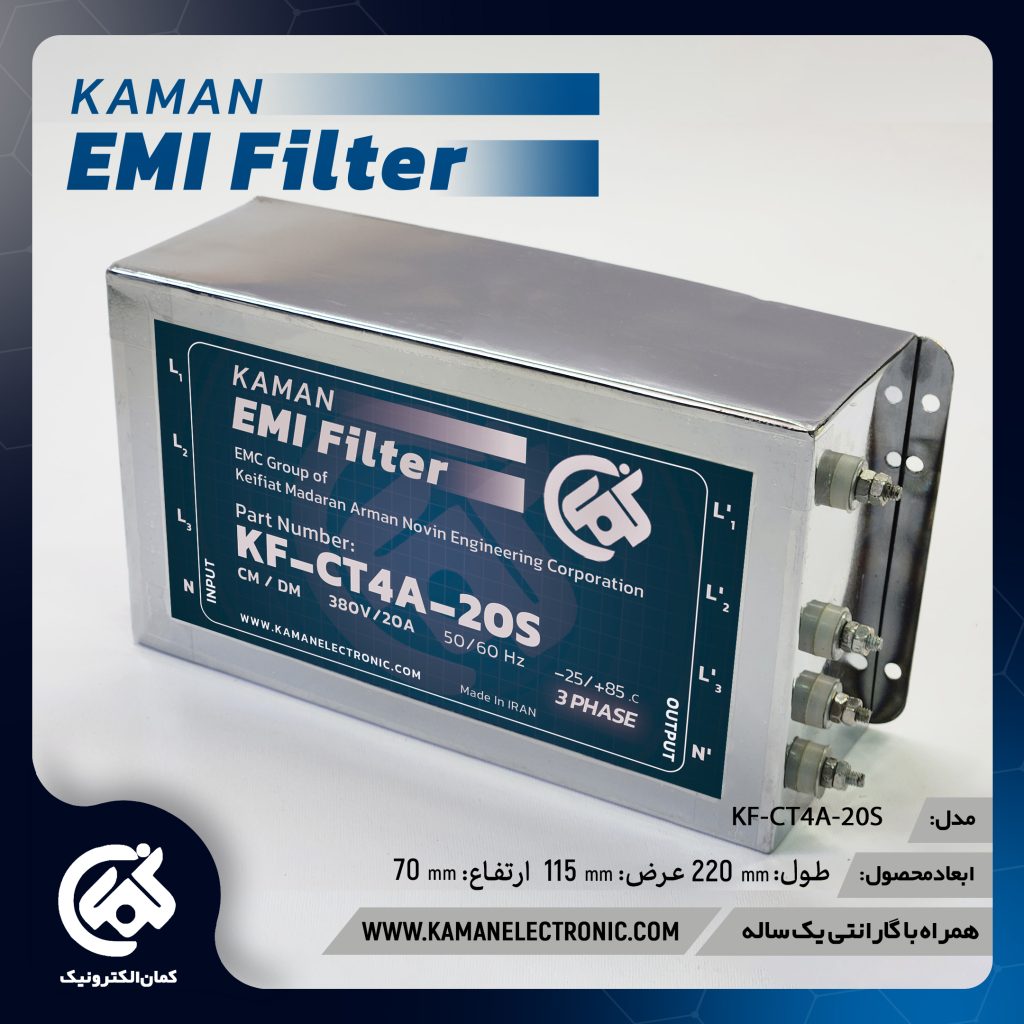

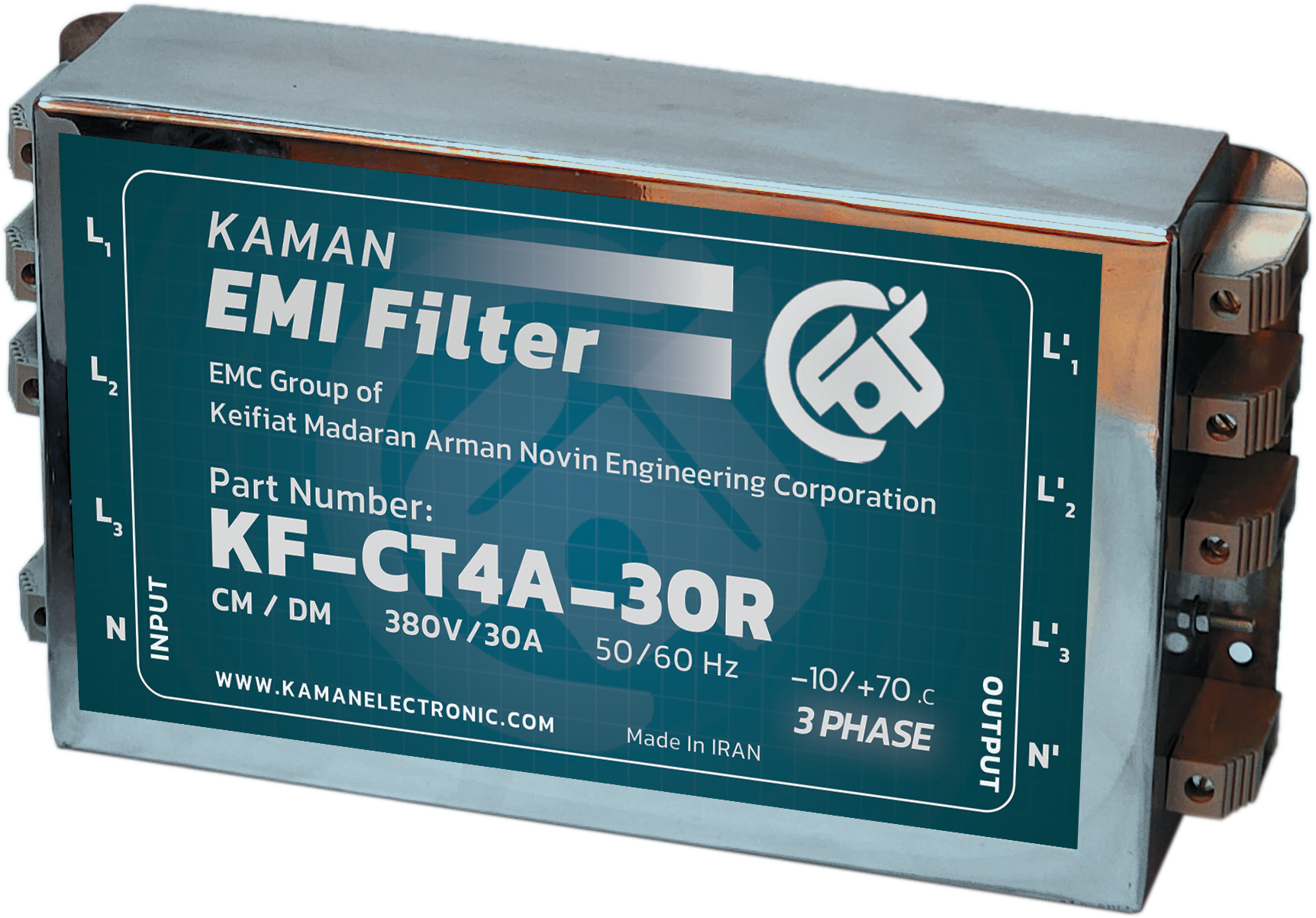

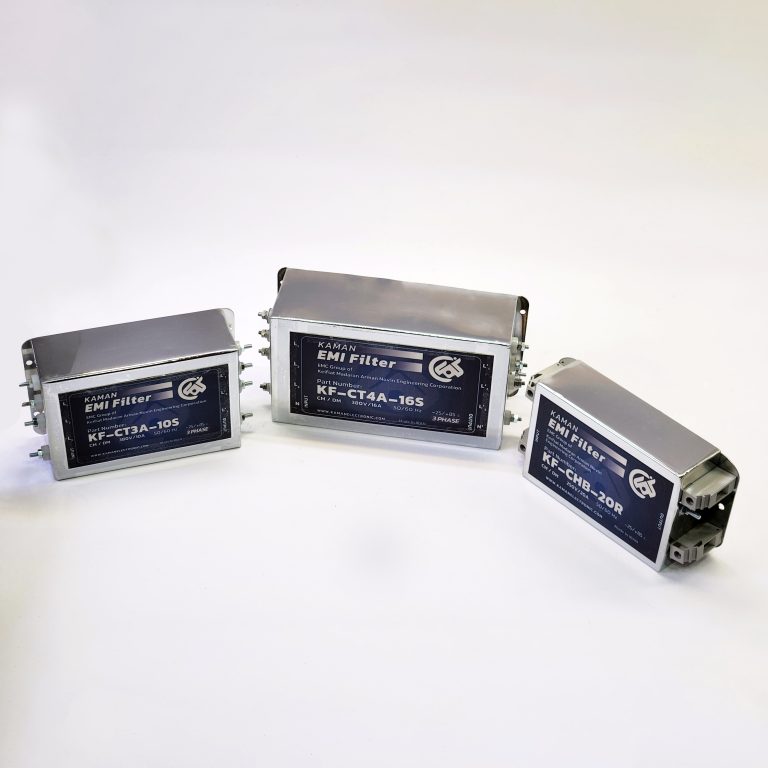

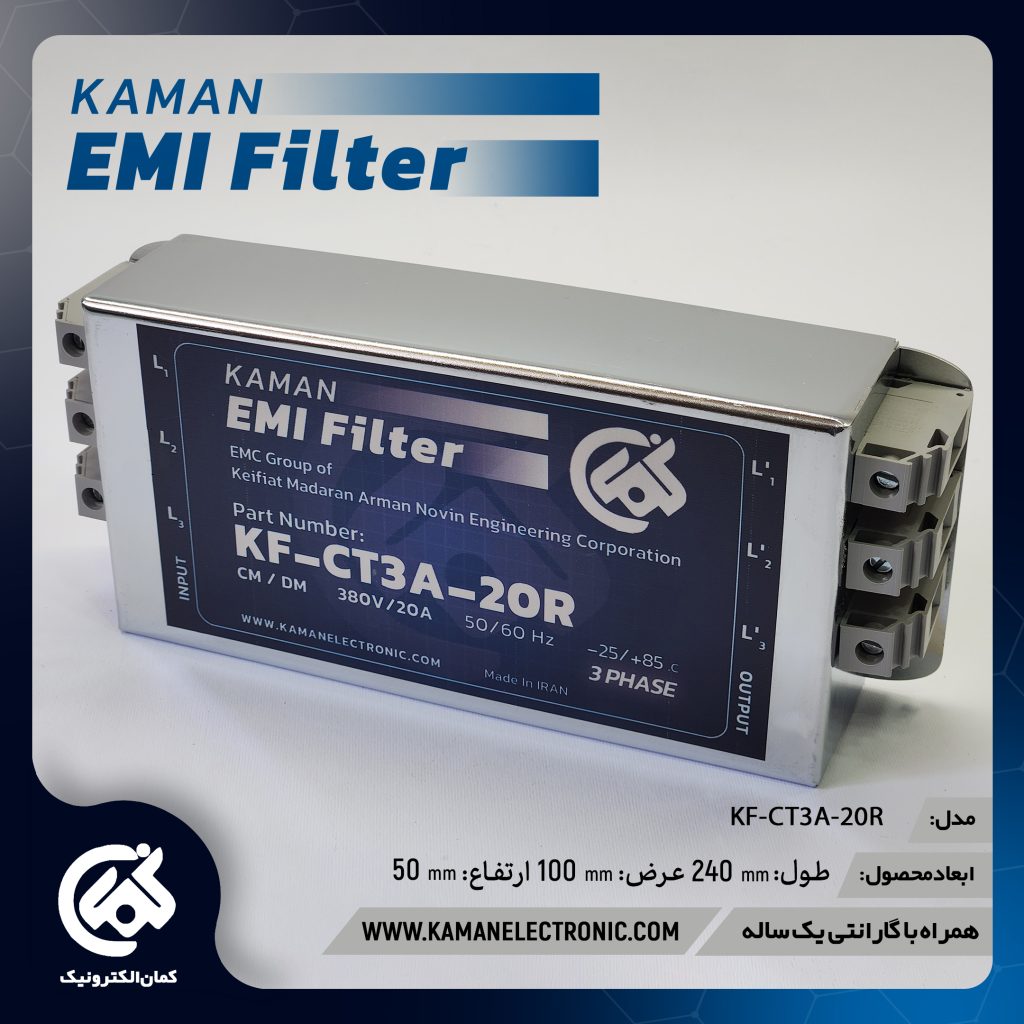

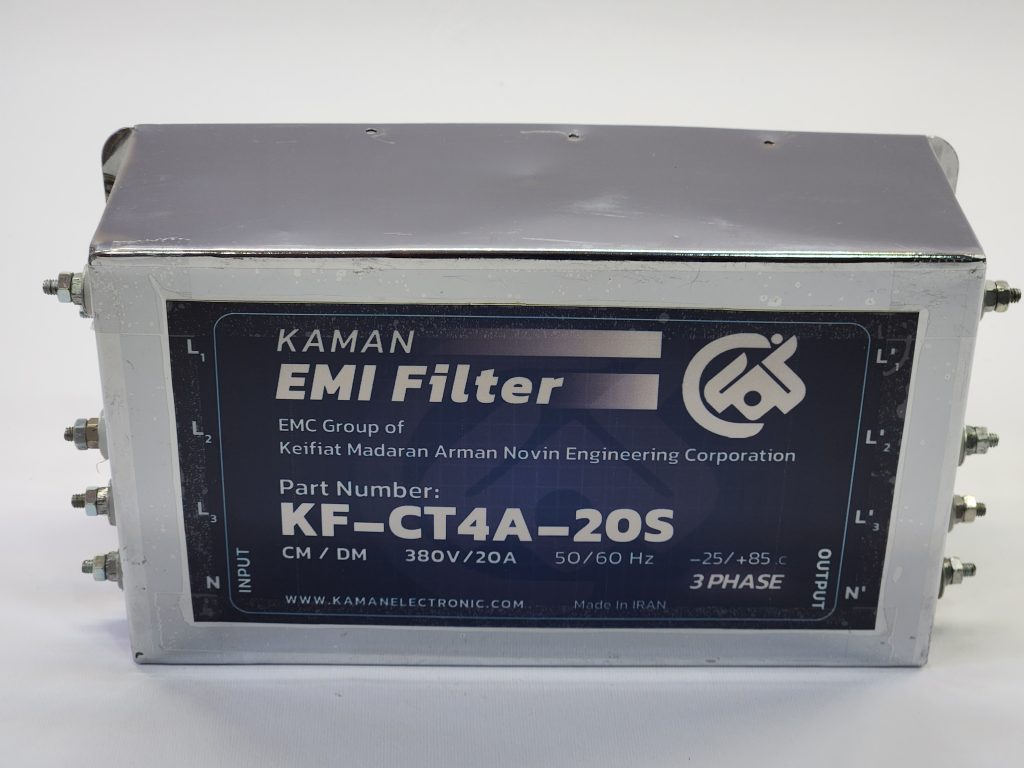

سریهای CT3A و CT4A
فیلتر سهفاز تجاری با نول و بدون نول
این سری محصولات، یک فیلتر نویز سهفاز یک یا دوطبقه با طراحی بدون نول (سه لاین) یا با نول است که برای سیستمهای صنعتی طراحی شدهاند. ساختار منحصربهفرد این محصولات باعث میشود که عملکردی پهنباند در محدوده فرکانسی 20 کیلوهرتز تا حدود 40 مگاهرتز داشته باشند و توانایی تضعیف نویز بین 70 تا 90 دسیبل را ارائه دهند.
اتوماسیون صنعتی، تجهیزات قدرت، درایوهای موتور و ماشینآلات سنگین، درایورهای دستگاههای صنعتی نظیر دستگاههای برشکاری، تراشکاری، جوشکاری، لیزر صنعتی، قالب سازی و… از موارد استفاده فیلترهای EMI سه فاز تجاری شرکت کمان هستند.

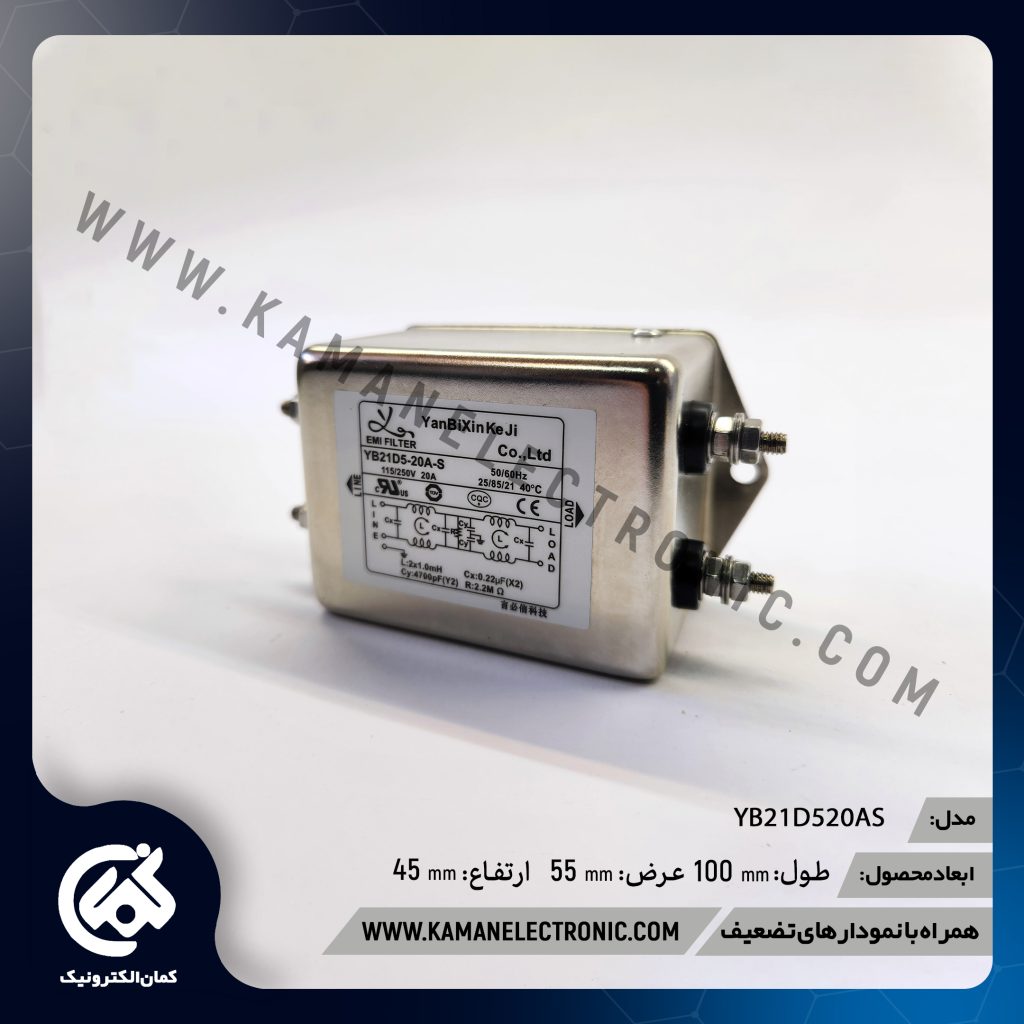

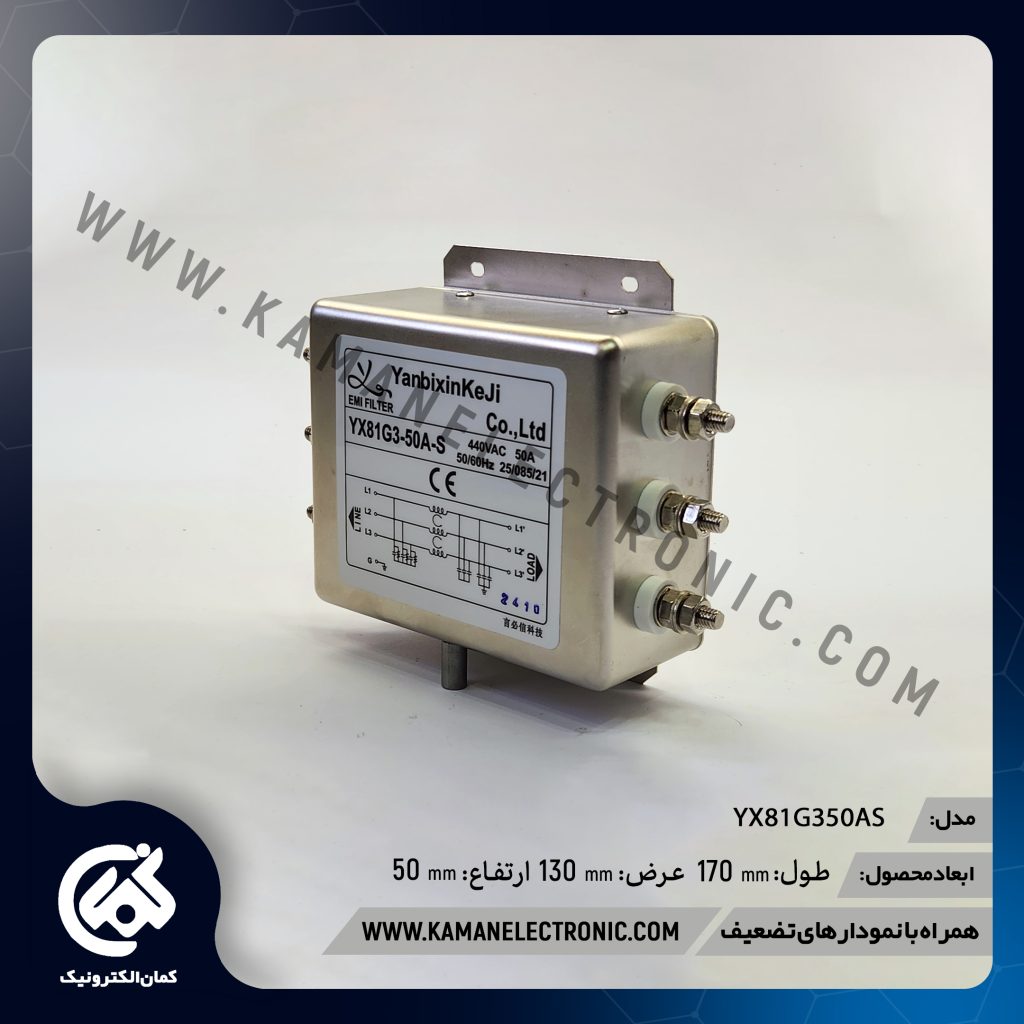

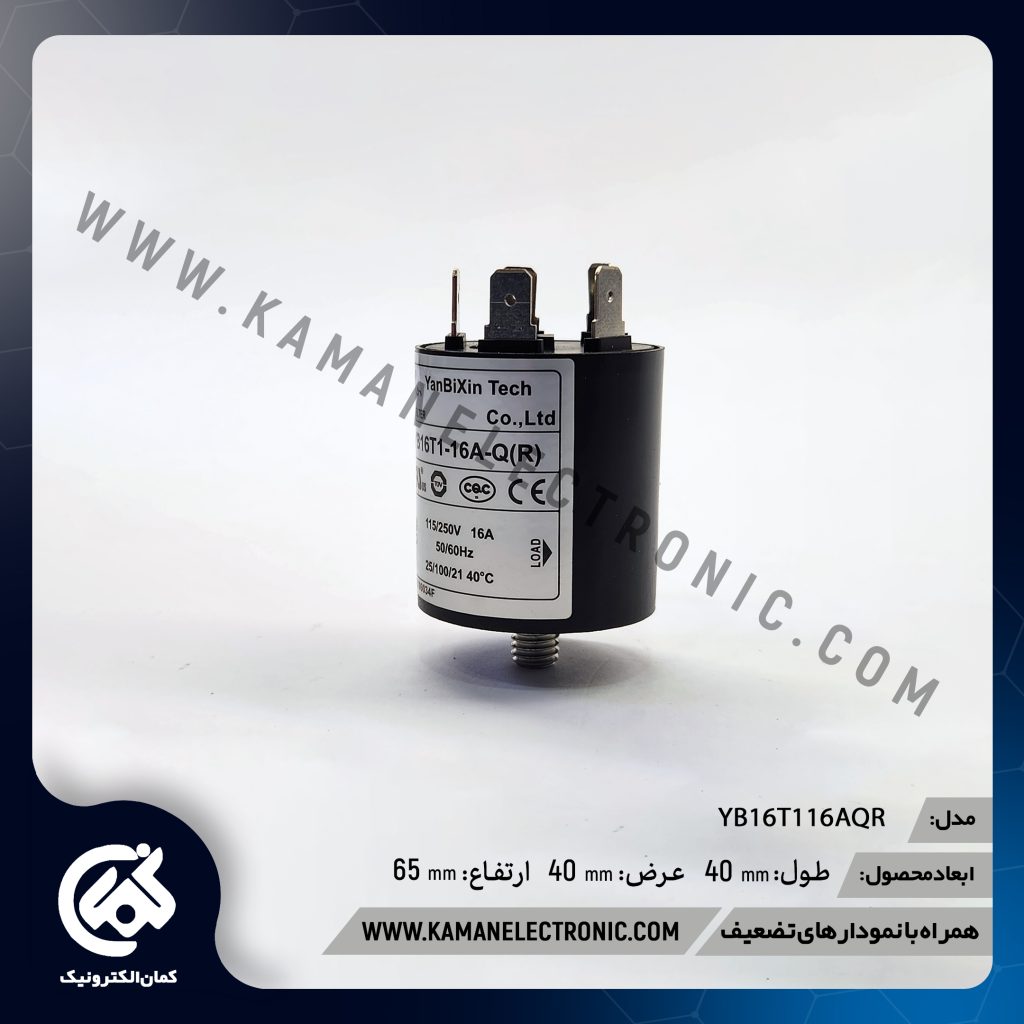

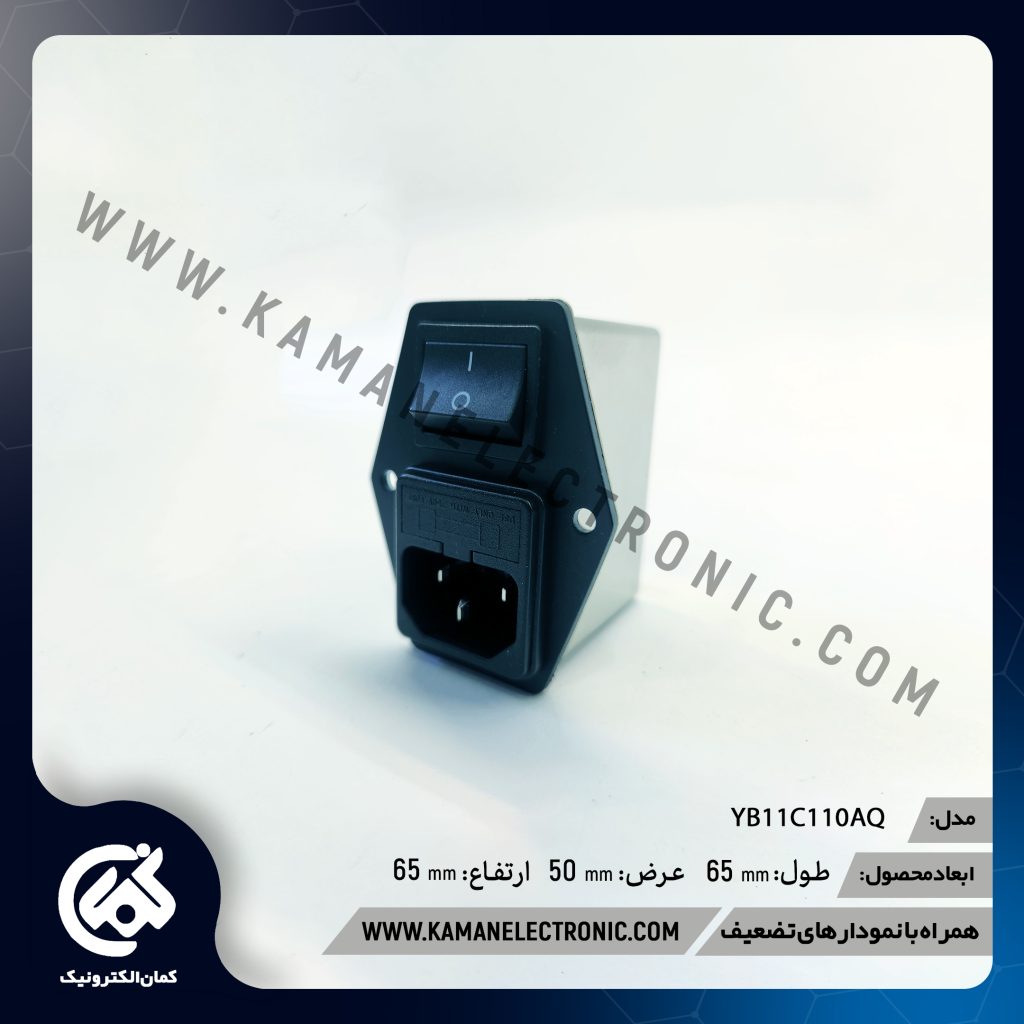

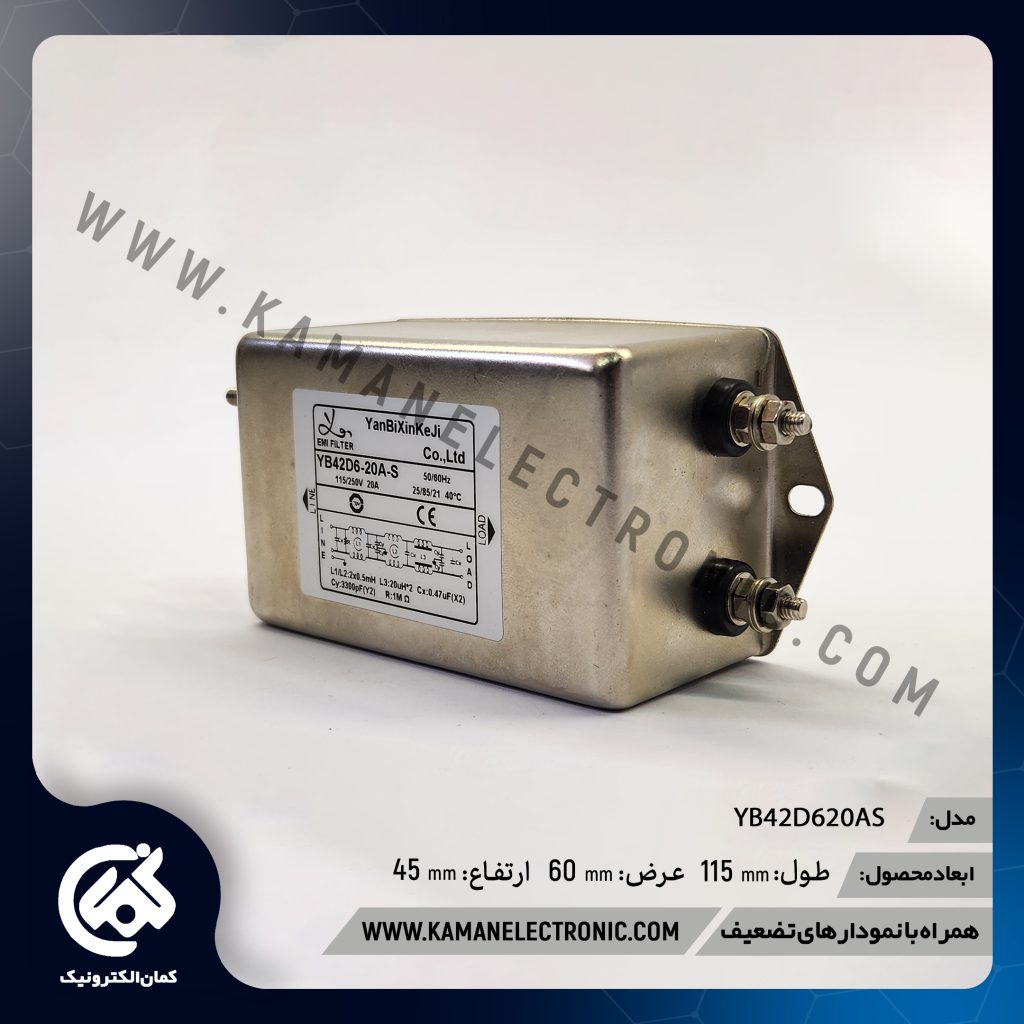

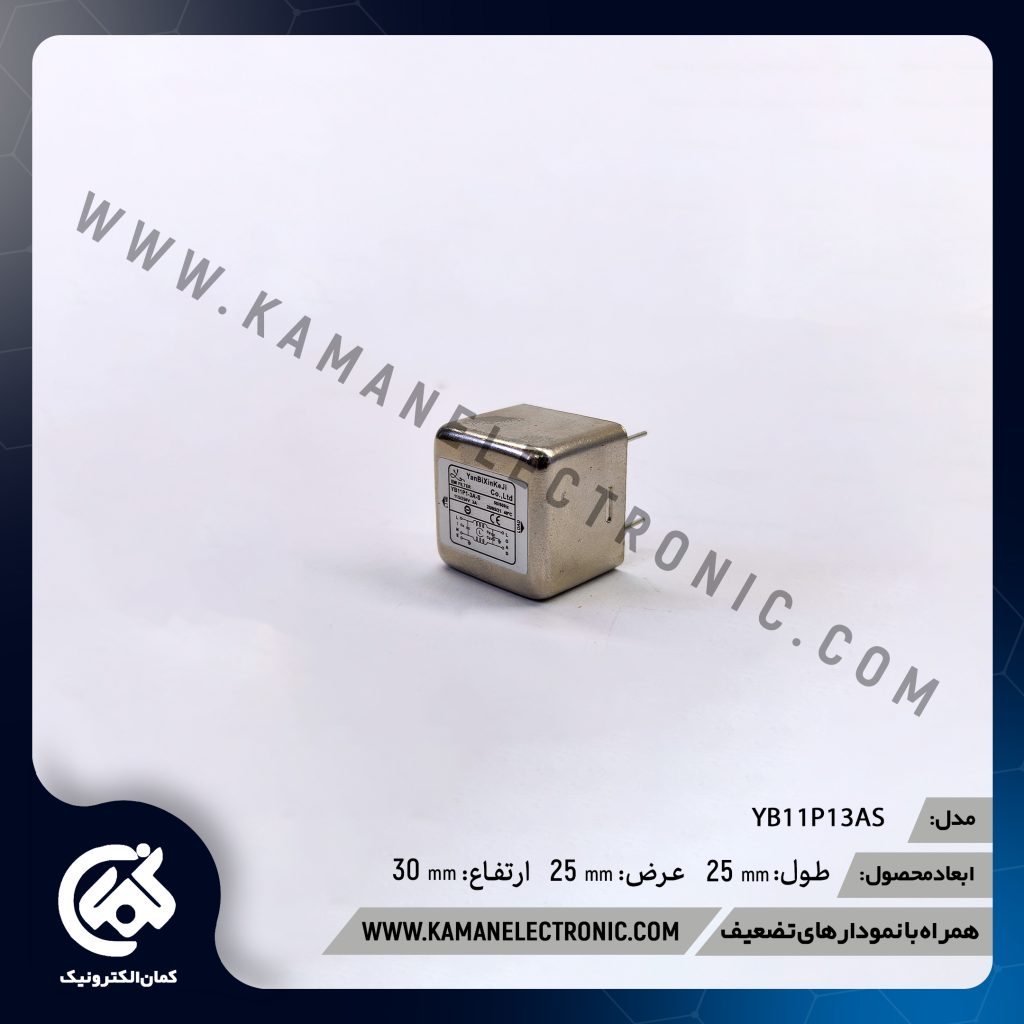

فیلترهای وارداتی شرکت کمان

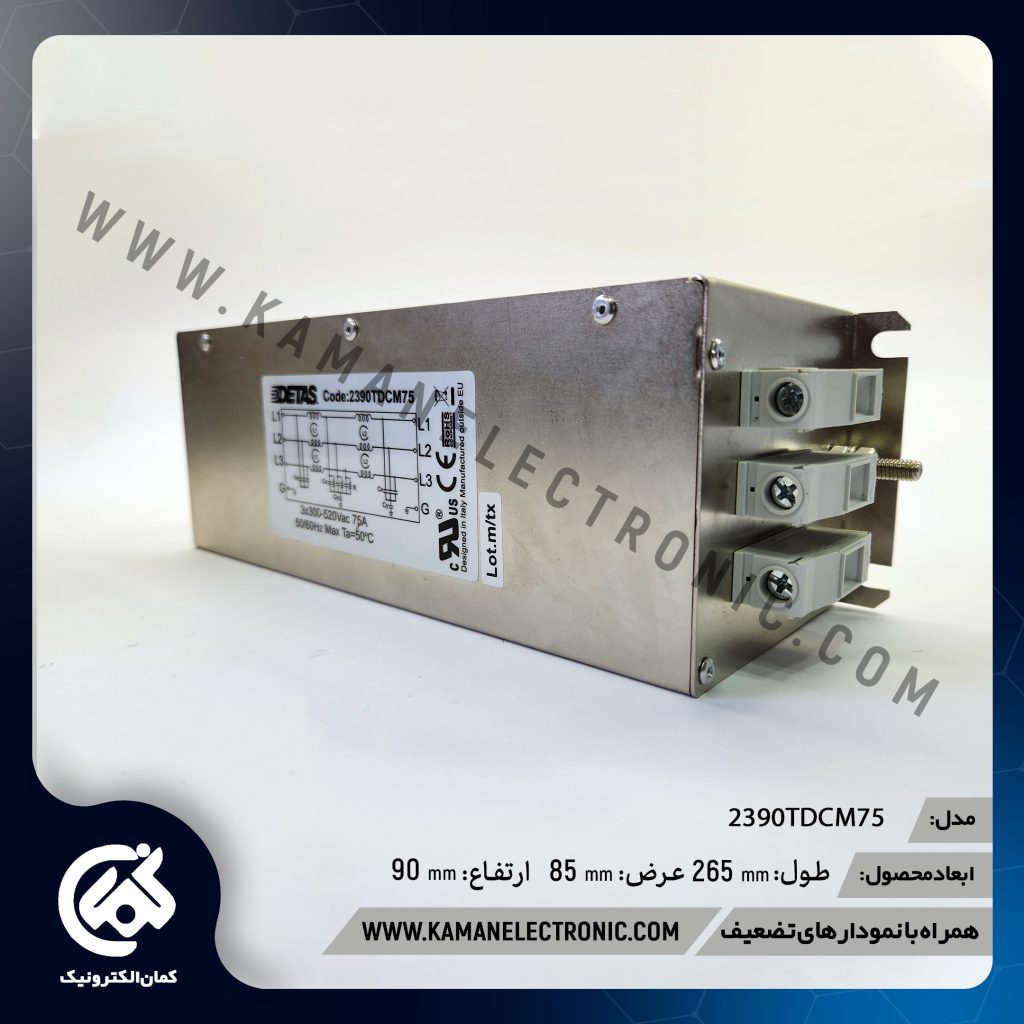

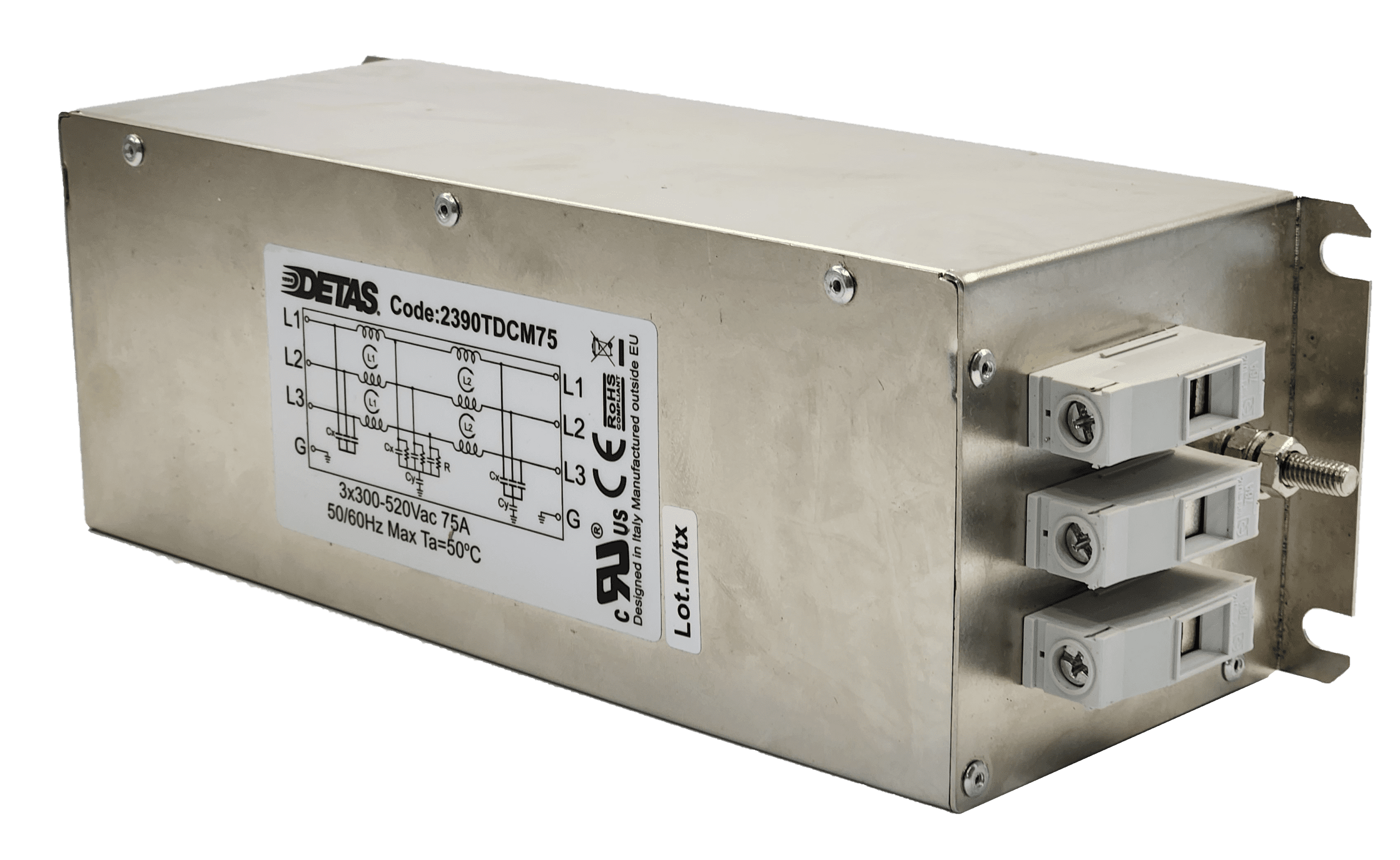

شرکت کمان، در راستای تکمیل سبد محصولات فیلترینگ خود اقدام به واردات فیلتر نویز وارداتی از شرکتهای مطرح اروپایی و آسیائی نموده است.
سریهای فیلترهای استاندارد کمان

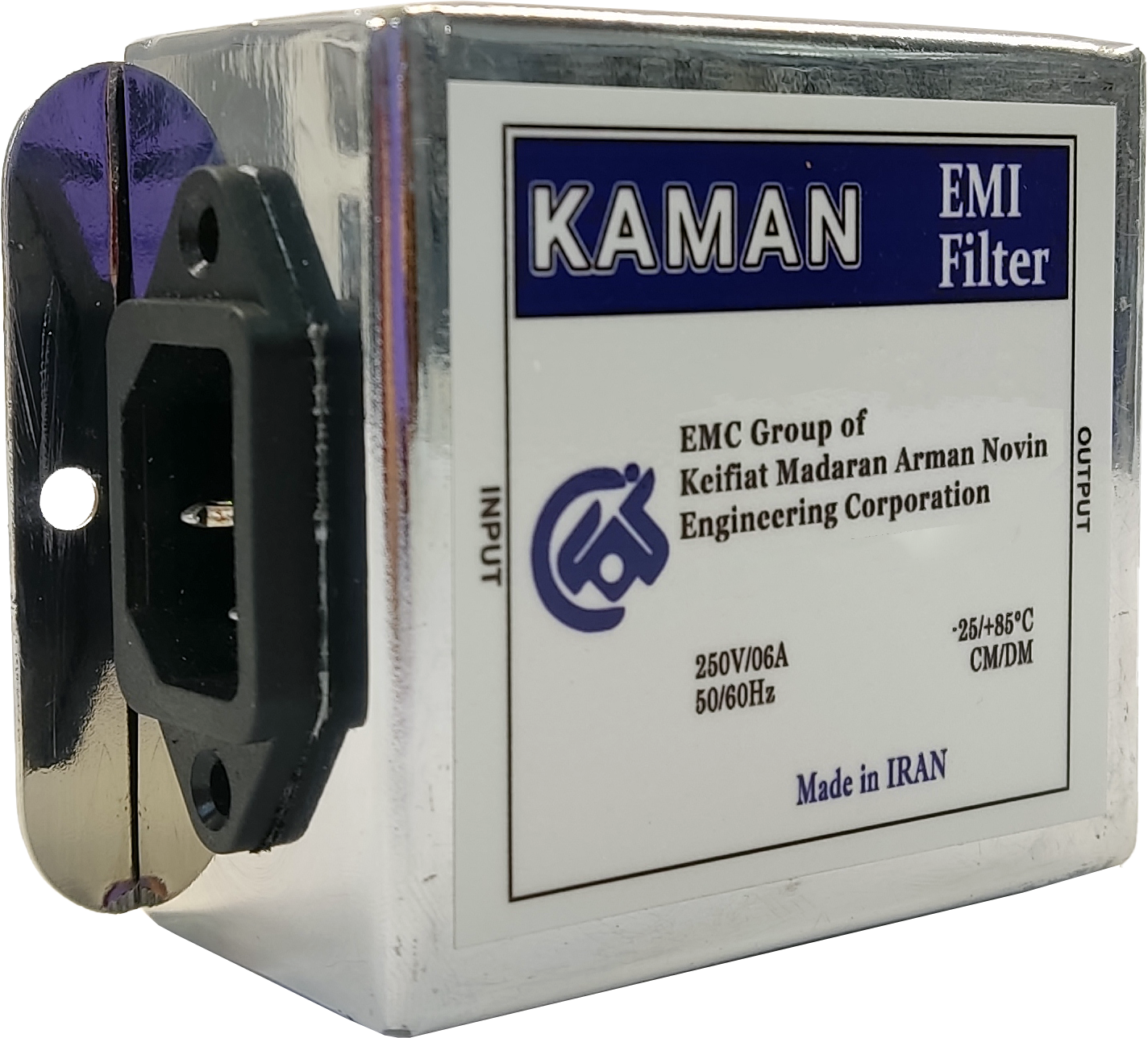

فیلتر EMI استاندارد تک فاز
فیلترهای کاهش نویز تک فاز با پاس استاندارد
هر دو سری فیلتر با ساختار یکطبقه و دوطبقه، قابلیت حذف نویزهای CE در بازههای فرکانسی وسیع را دارند و مطابق با الزامات کاربردی حوزه EMC از قبیل شیلدینگ، وایرینگ و گراندینگ طراحی شدهاند. در این سری محصولات، پاس شدن استانداردهای آزمون محور UL1208، CISPR، IEC، MIL-STD و همچنین استاندارد ایمنی IEC61010 مورد نطر میباشد.
محصولات سری استاندارد کمان، با ایجاد فرایند کیفی، ارتقاء متریالهای به کار رفته در فرایند تولید و…؛ باعث پاس آزمونهای safety نظیر نشتی جریان، ولتاژ بالا، مقاومت عایقی و… برای هر نمونه خواهد شد. همچنین آزمونهای دمای بالا و پایین (در بازی منفی 30 تا مثبت 85 درجه سانتیگراد) به صورت موردی روی هر سری محصولات استاندارد انجام میگیرد. این محصولات سفارشی و بنا به نیاز صنایع و سازمانها قابلیت تولید دارند.
فیلتر EMI استاندارد سه فاز
فیلتر سهفاز استاندارد با نول و بدون نول
طراحی مناسب برای سیستمهای صنعتی با ساختار پهنباند، این سریها را به ابزار مهمی در کنترل تداخلات الکترومغناطیسی تبدیل کردهاست. هر دو مدل بهصورت دوطبقه و مطابق با الزامات فیلترینگ پیشرفته تولید شدهاند.
اتوماسیون صنعتی، تجهیزات قدرت، درایوهای موتور و ماشینآلات سنگین، درایورهای دستگاههای صنعتی نظیر دستگاههای برشکاری، تراشکاری، جوشکاری، لیزر صنعتی، قالب سازی و… از موارد استفاده فیلترهای EMI سه فاز استاندارد شرکت کمان هستند. این محصولات سفارشی و بنا به نیاز صنایع و سازمانها قابلیت تولید دارند.
راهنمای شناسایی نویز فیلترهای کمان

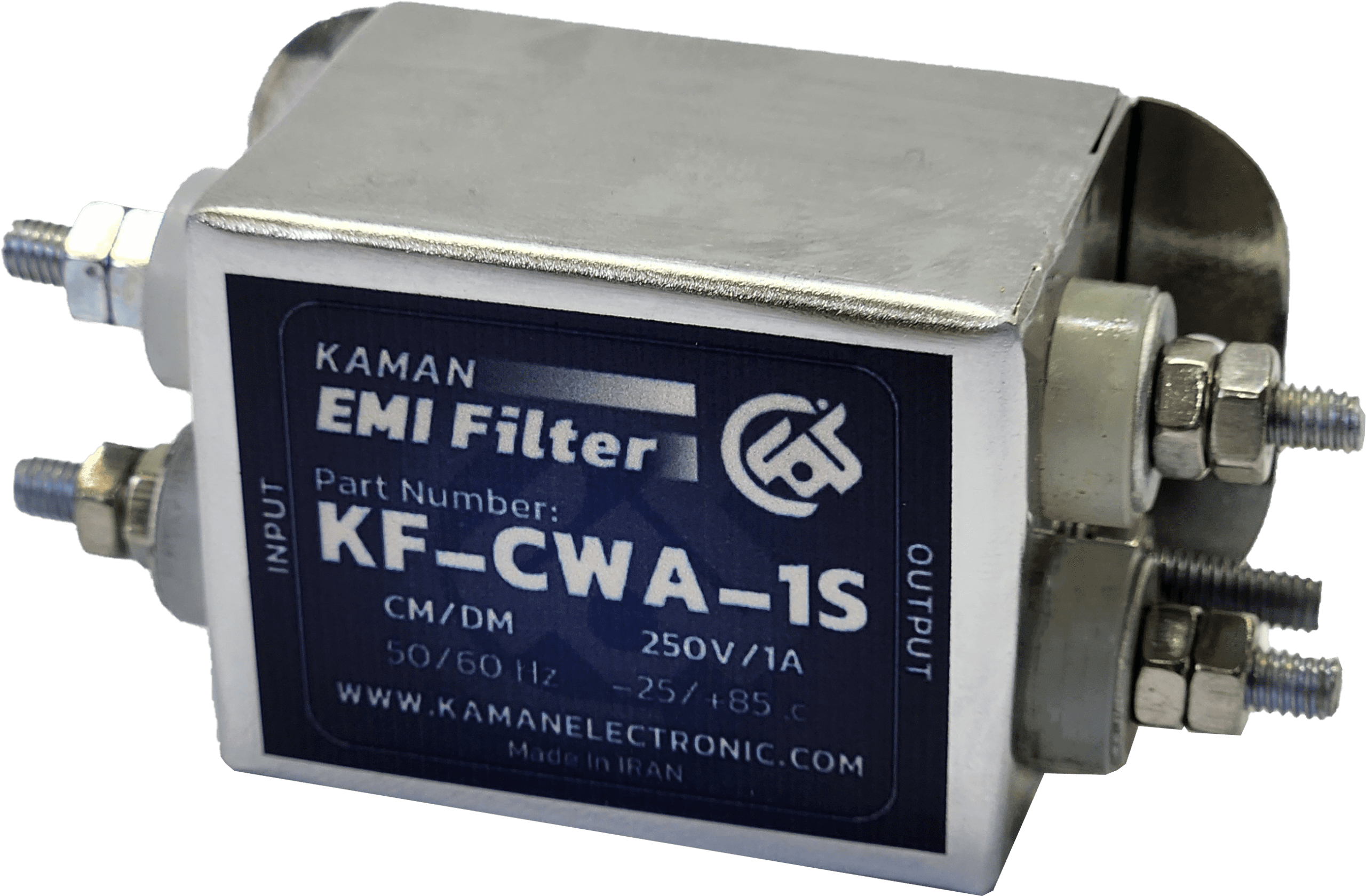

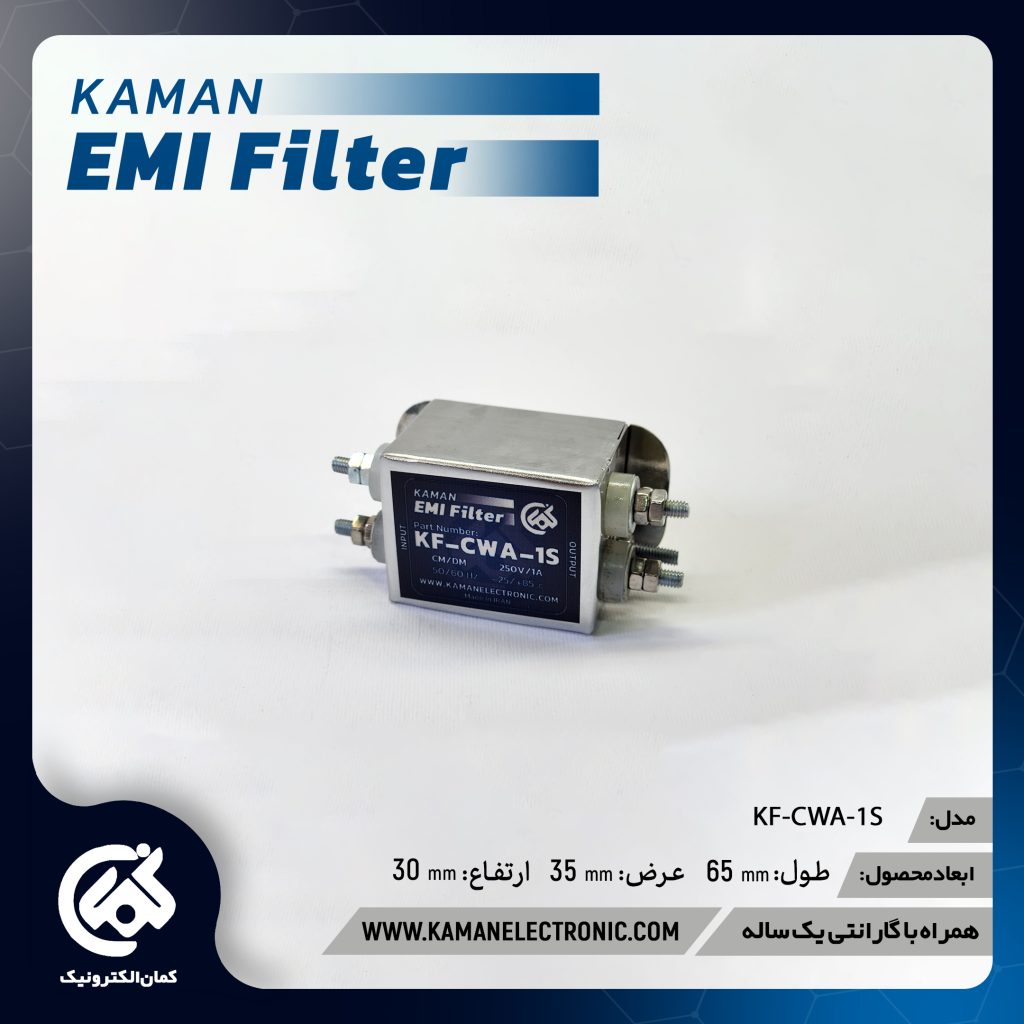

در محصول KF-CWA-1S:
- KF: فیلتر کمان
- C: محصولات تجاری بدون استاندارد (Commercial Products)
- W: فرکانس قطع: پایین (L)، نسبتا بالا (H) و پهن باند (W)
- A: عملکرد دستگاه (A: Excellent, B: Good, C:Average, D:Poor)
- 1: جریان نامی: (1، 3، 6، 8، 10، 16، 20، 30، 45، 60)
- S: نوع ترمینال: (Stud type (S), Phoenix type (F), Power type (P), Rail type (R))
در محصول KF-CT3A-10S:
- KF: فیلتر کمان
- C: محصولات تجاری بدون استاندارد (Commercial Products)
- T: تعداد فاز: تک فاز (S)، سه فاز (T)
- 3: تعداد لاین: سه لاین (3)، 4 لاین (بدون نول) (4)
- A: عملکرد دستگاه (A: Excellent, B: Good, C:Average, D:Poor)
- 10: جریان نامی: (1، 3، 6، 8، 10، 16، 20، 30، 45، 60)
- S: نوع ترمینال: (Stud type (S), Phoenix type (F), Power type (P), Rail type (R))
کلیهی محصولات فیلتر EMI تولید شرکت کمان، دارای جعبه، یک سال گارانتی و خدمات پس از فروش میباشند.
